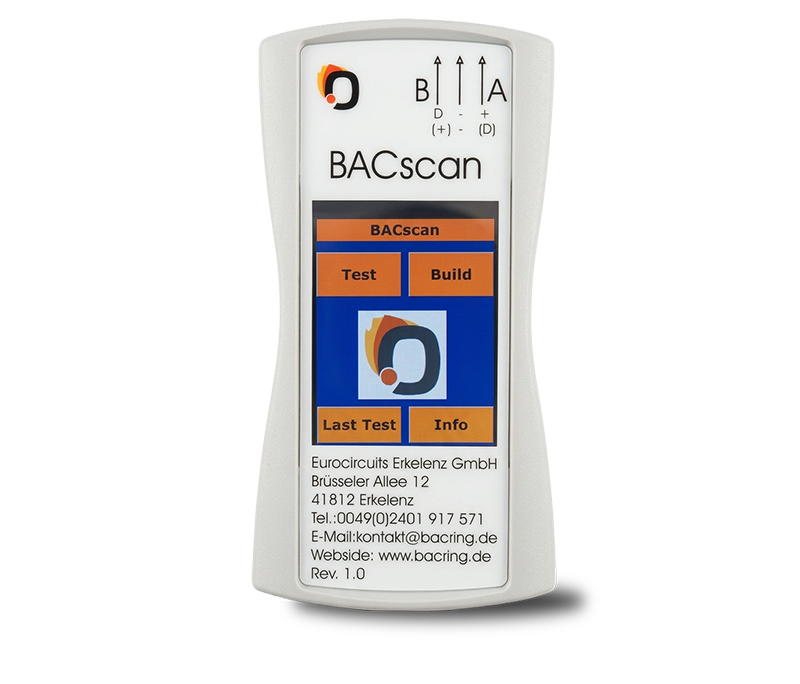

BACscan

Beschreibung

Der BACscan ist ein tragbares, handliches Diagnose- und Inbetriebnahmegerät für BACring-Module (DPM). Er unterstützt Elektrofachkräfte und Inbetriebnahmetechniker bei Installation, Prüfung, Fehlersuche und Busaufbau eines BACring-Ringbussystems – unabhängig von DPC-Zentrale und DPB-Buscontroller.

Download PDF Datenblatt

Diagnose und Inbetriebnahme direkt am Ringbus

Mit dem BACscan lassen sich BACring-Module schnell prüfen, Ringbus-Verbindungen diagnostizieren und neue Systeme effizient aufbauen. Das Gerät arbeitet autark und unterstützt die Vorab-Prüfung ohne Zentrale oder Buscontroller.

Einsatzbereiche

Installation von BACring-Ringbussystemen
Einzel- und Doppelmodulprüfung (DPM)
Ringbus-Fehlerdiagnose
Busaufbau (Build-Funktion) für bis zu 50 Module
Vorab-Prüfung ohne Zentrale und Buscontroller

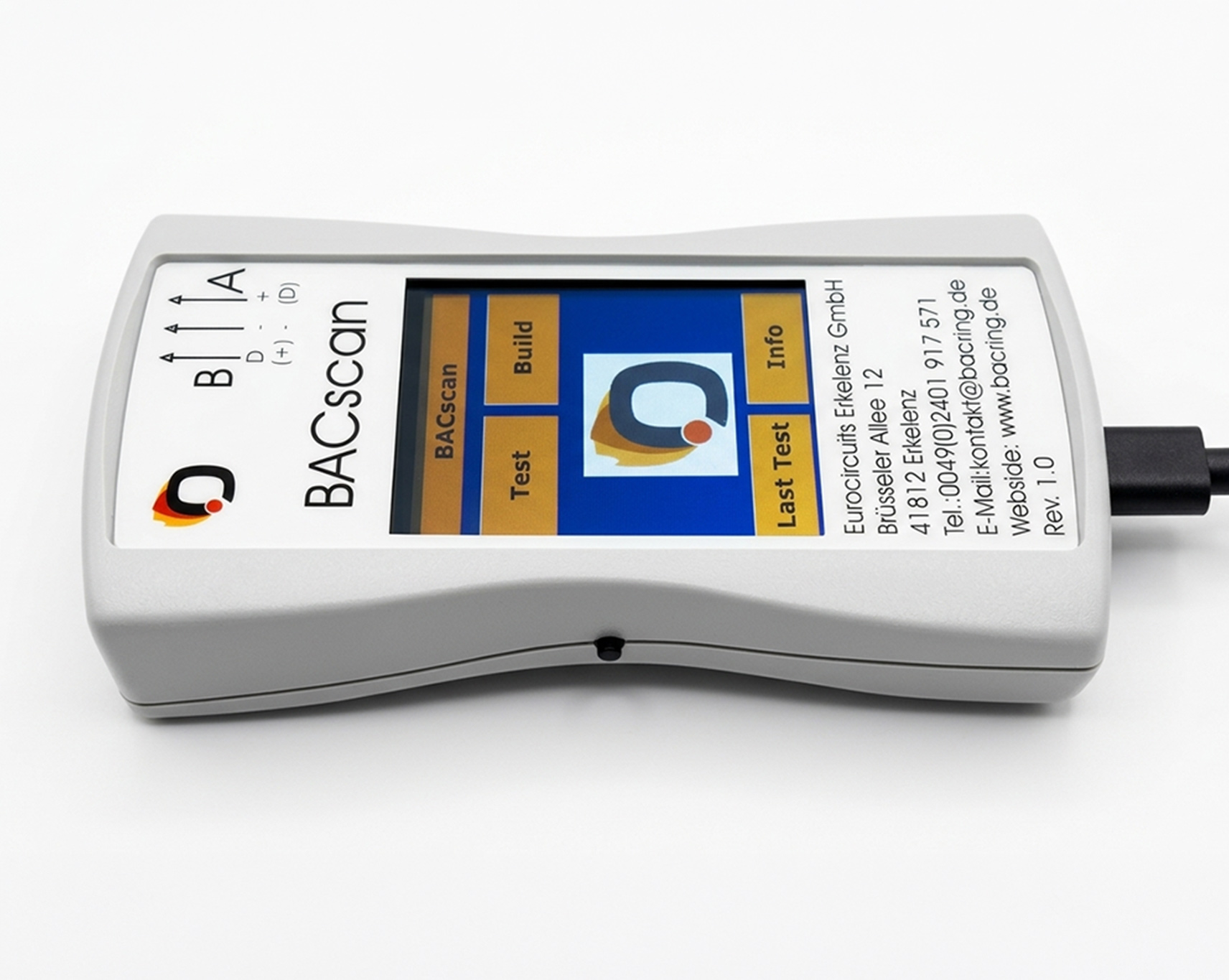

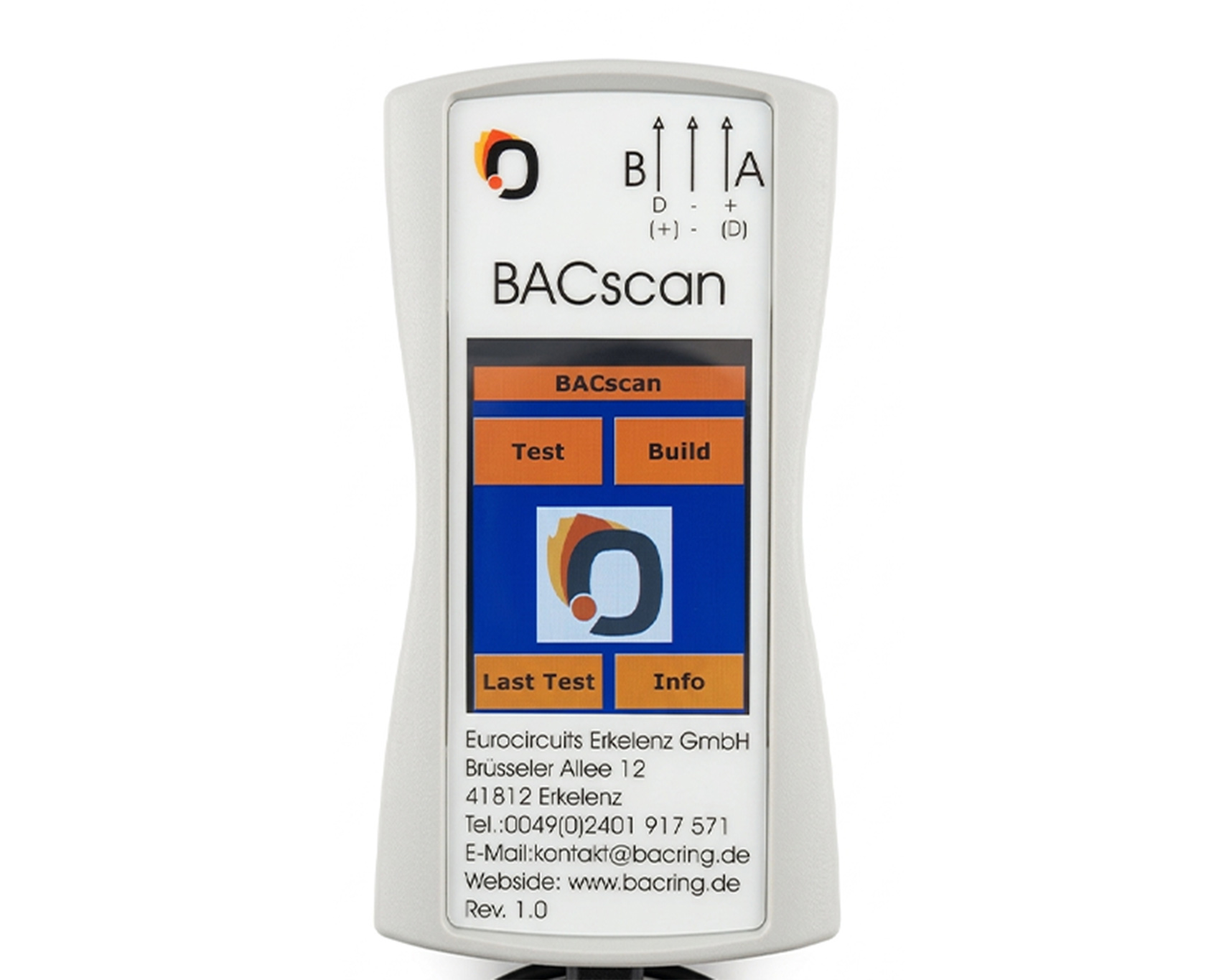

Produktbilder

Produktübersicht

Funktionen

Test-Funktionen

Prüfung der Ringbus-Funktionalität
Test eines einzelnen DPM-Moduls über Port A oder Port B
Test der Ringbusverbindung zwischen zwei DPM-Modulen
Anzeige von Modultyp, Seriennummer und CRC-Status
Fehlererkennung bei fehlendem Modul, Kurzschluss an Port A oder Port B und Bus-Spannungsstatus

Build-Funktionen (Busaufbau)

Inbetriebnahme von bis zu 50 DPM-Modulen
Automatische Erkennung der physikalischen Anschlussreihenfolge
Anzeige je Modul von Position im Ring, Seriennummer, Modultyp und Firmware-Version
Erkennung typischer Fehlerzustände wie „No more modules found“, Kurzschluss an Port A oder Port B und erreichtem Build-Limit

Last-Test-Funktion

Anzeige der letzten Testergebnisse der Test-Funktion

Info-Funktion

Anzeige eines QR-Codes zur Hersteller-Webseite

Bedienung & Anzeige

Farb-Touch-Display
Seitliche Funktionstaste zur direkten Auslösung von Test, Build-Start und Navigation

Elektrische Versorgung

Versorgung über externe Powerbank

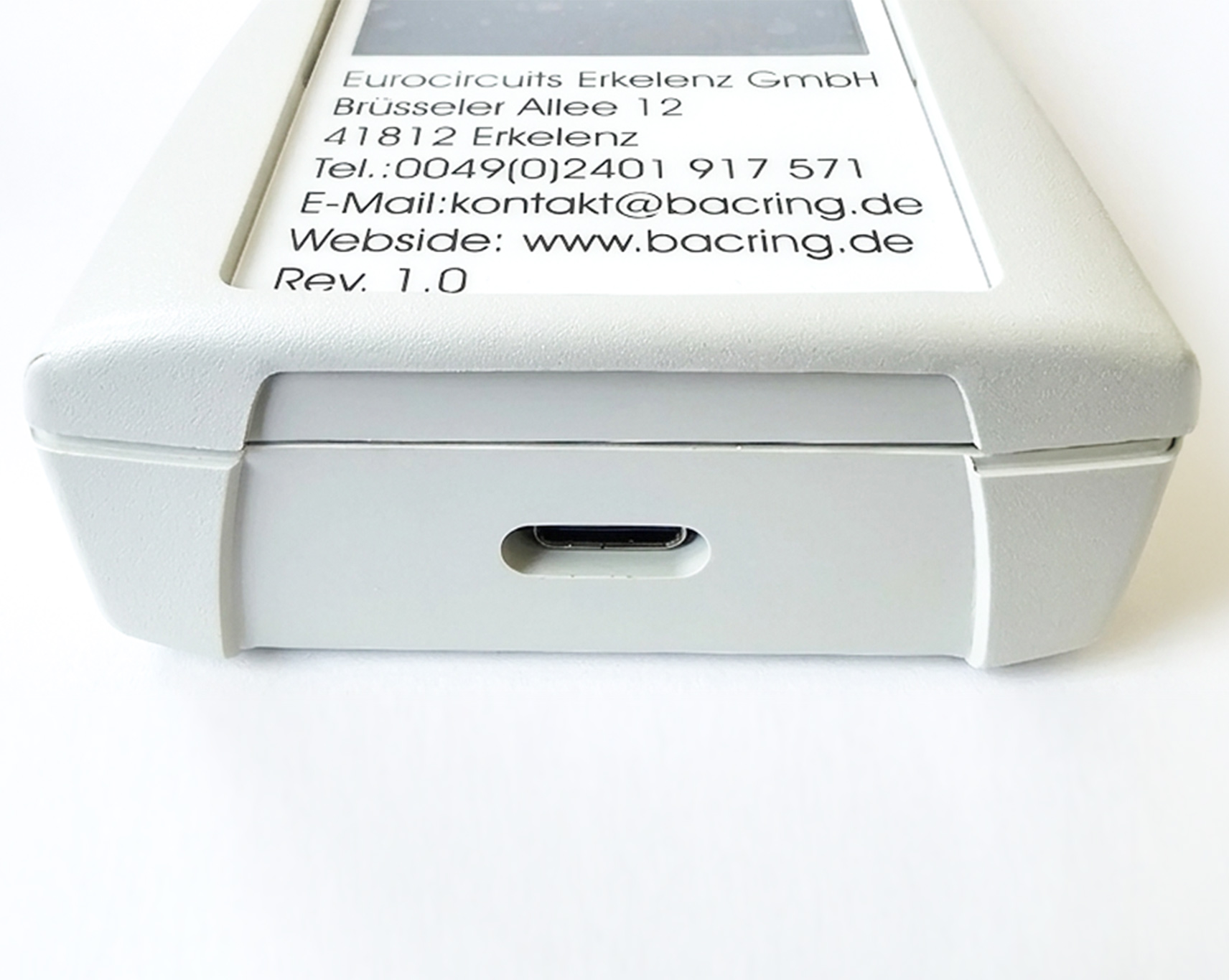

Anschluss über USB Type-C
Versorgungsspannung: 5 V DC
Leistungsaufnahme: maximal 7,0 W
Automatisches Einschalten bei Spannungszufuhr

Bus-Schnittstelle

Anschluss für DPM-Feldbusmodule über mitgelieferte Bus-Pins
Port A und Port B kompatibel
Mitgelieferte Kabelbrücke für den Anschluss an Schaltschrankmodule

Technische Hinweise

Betrieb nur spannungsfrei am Ringbus
Der DPB-Buscontroller darf nicht in Betrieb sein
Am Ringbus ist keine Fremdspannung zulässig
Nichtbeachtung kann zu Beschädigungen an BACscan, DPB-Buscontroller und DPM-Modulen führen

Technische Daten

Spannungsversorgung: 5 V DC über USB-C Anschluss
Leistungsaufnahme: maximal 7,0 W
Display: 2,4" TFT-LCD mit resistivem Touch
Auflösung: 240 x 320 Pixel

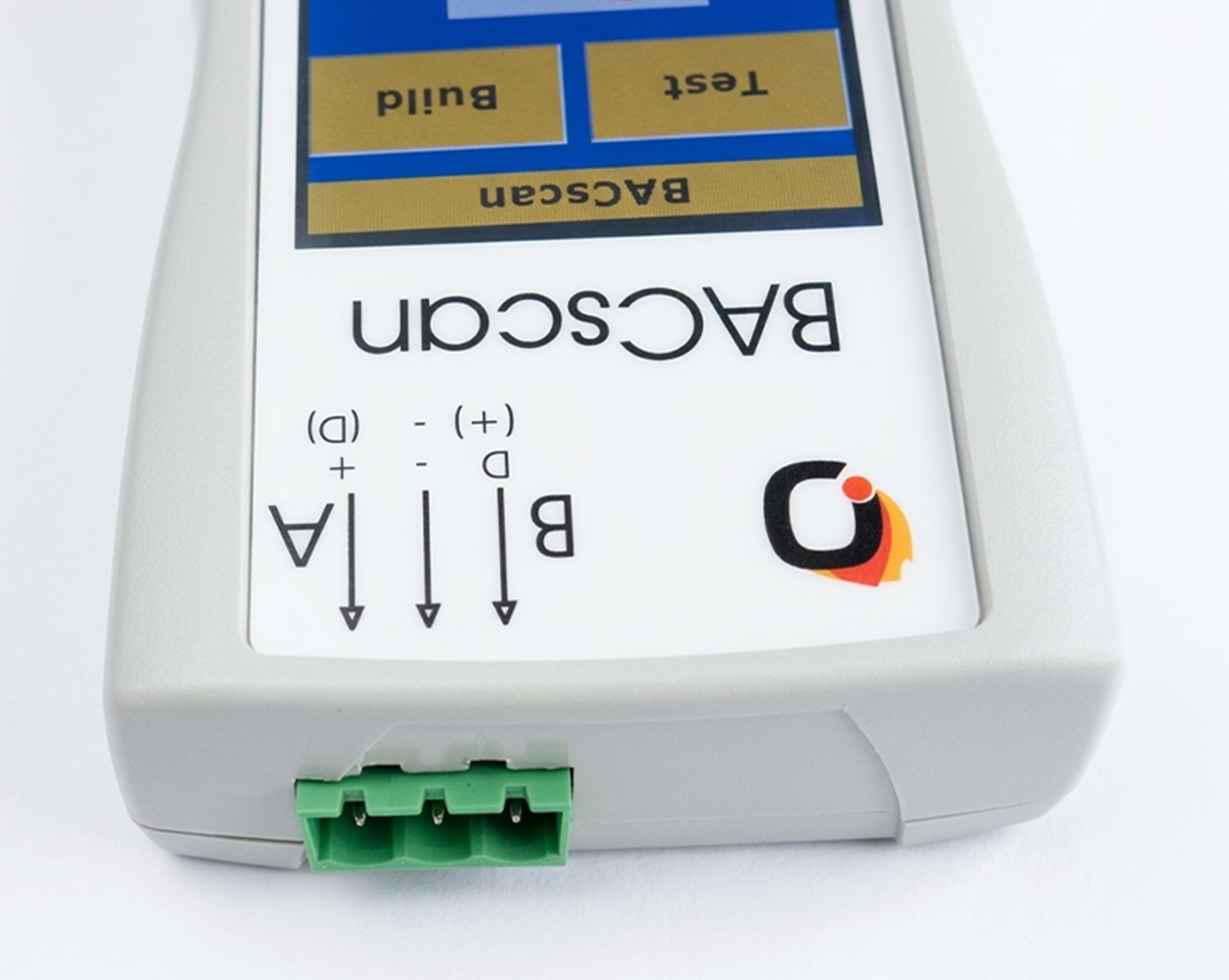

Busschnittstelle: Phönix Grundleiste MSTBA 2,5 / 3-G-5,08 zum Anstecken verschiedener Adapter
Maximale Anzahl Module in der Build-Funktion: 50 BACring-Module
Normen: DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011
Umgebungsbedingungen: Betrieb von 0 °C bis +50 °C, Lagerung von -20 °C bis +60 °C, 10 % bis 90 % rF bei 40 °C, nicht kondensierend
Schutzart: IP20
Abmessungen (B x H x T): 119,3 x 64,9 x 26,5 mm
Gehäuse: Kunststoffgehäuse Bopla BS400
Gewicht: ca. 1,3 kg
