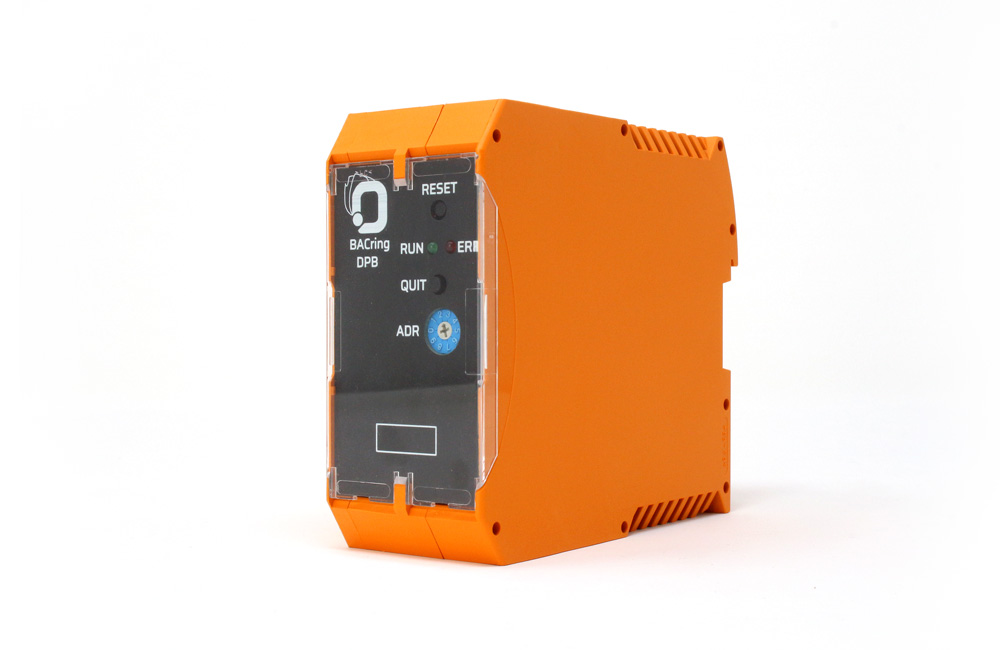

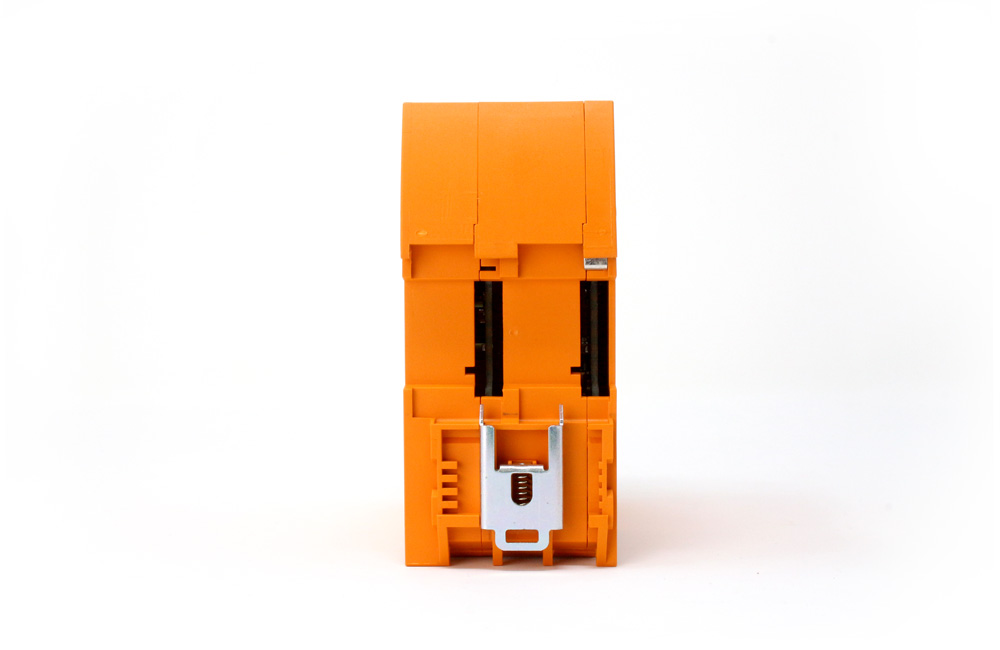

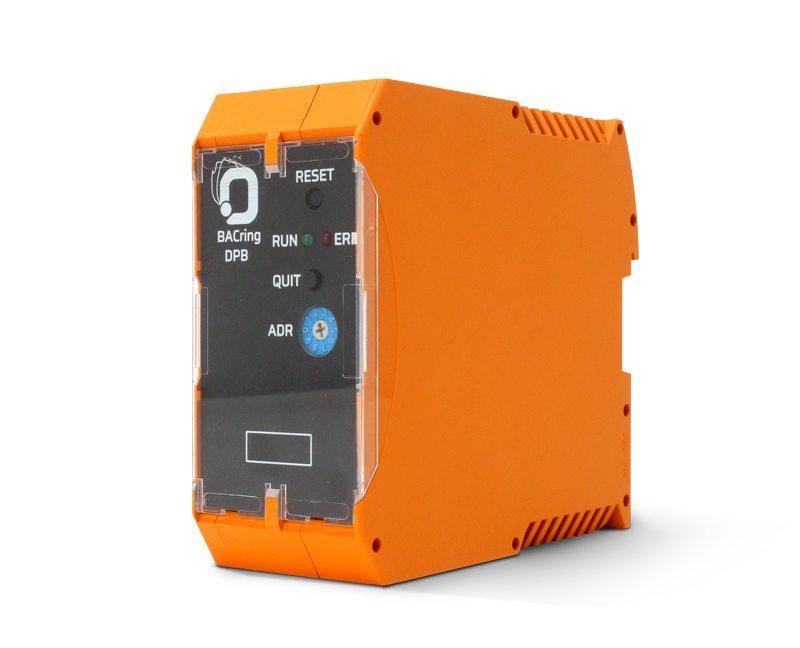

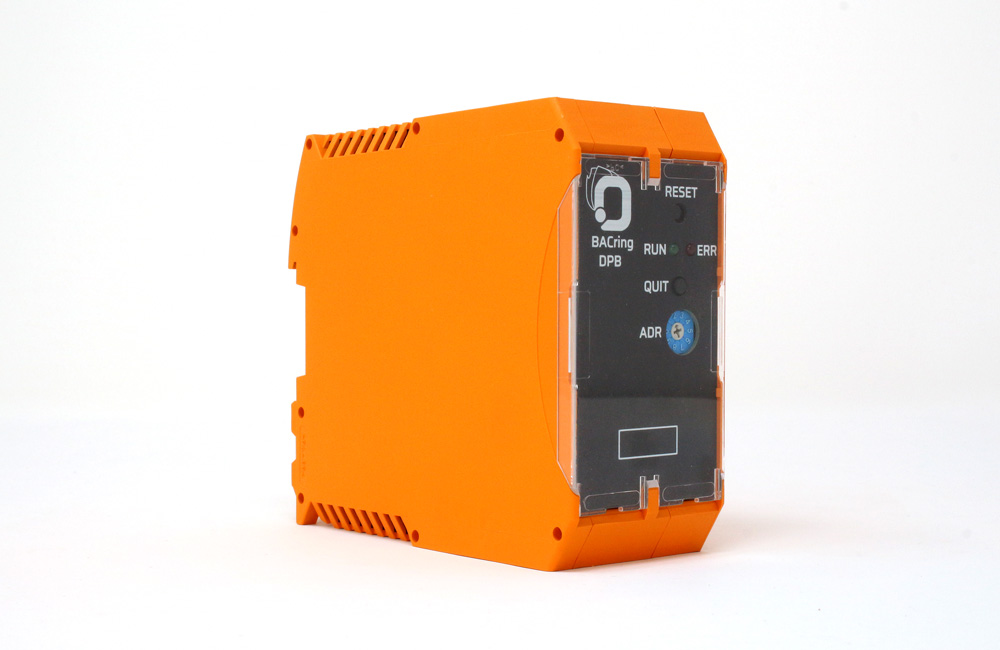

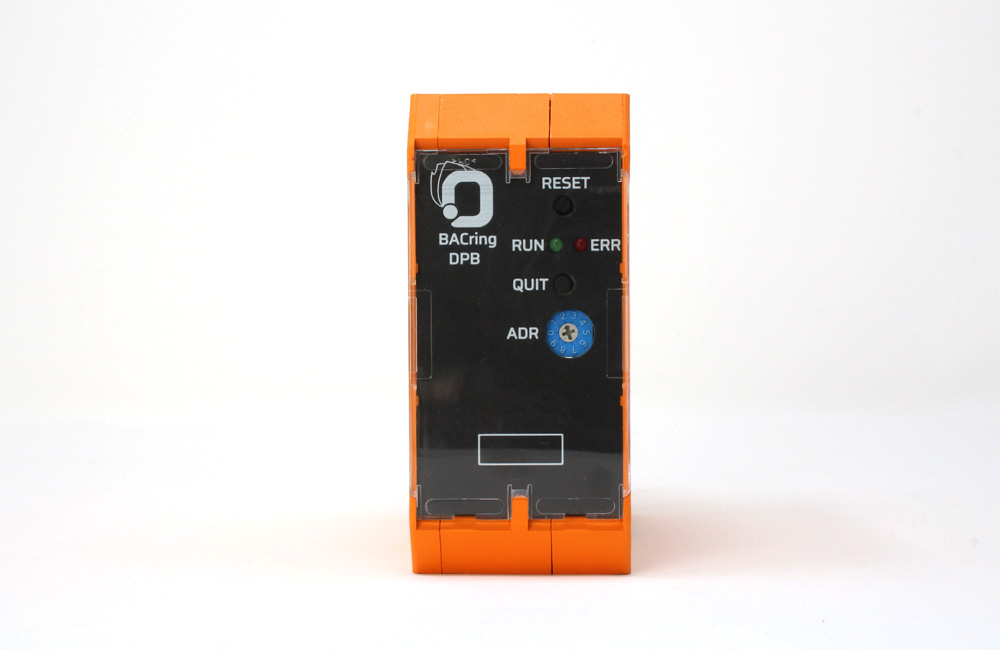

Der DPB-Buscontroller bildet die zentrale Kommunikationsschnittstelle zwischen dem DPC‑IO (DPC-Zentrale) und den BACring-Modulen. Über die beiden Ringbus-Ports A und B kommuniziert der DPB-Buscontroller mit allen angeschlossenen Ringbusteilnehmern. Dabei ist ein Datenaustausch mit bis zu 2.500 Datenpunkten möglich. Der DPB-Buscontroller ist sowohl in der Standardversion (Standalone) als auch als redundantes System (Primary/Secondary) verfügbar.
Download PDF Datenblatt
Kommt es an einem Busteilnehmer zu einer Ereignismeldung, wird dies in Form einer Eingangspegeländerung an den DPB-Buscontroller gemeldet. Die „Polling-Broadcast-Funktion“ des BACring-Protokolls sorgt dafür, dass diese Nachricht unabhängig von der Ringbusgröße (Anzahl eingebundener Busteilnehmer) innerhalb von 1,5 Sekunden an die DPC-Zentrale gemeldet wird.
Eine DPC-Zentrale kann mit bis zu vier DPB-Buscontrollern kommunizieren und ermöglicht damit eine maximale BACring-Systemgröße von 4 × 2.500 Datenpunkten bei bis zu 4 × 5.000 m Buslänge. Die Verbindung zwischen DPC-Zentrale und DPB-Buscontrollern erfolgt über das DPC‑IO-Koppelmodul, das als zentrale Kommunikations- und Versorgungsschnittstelle dient.
