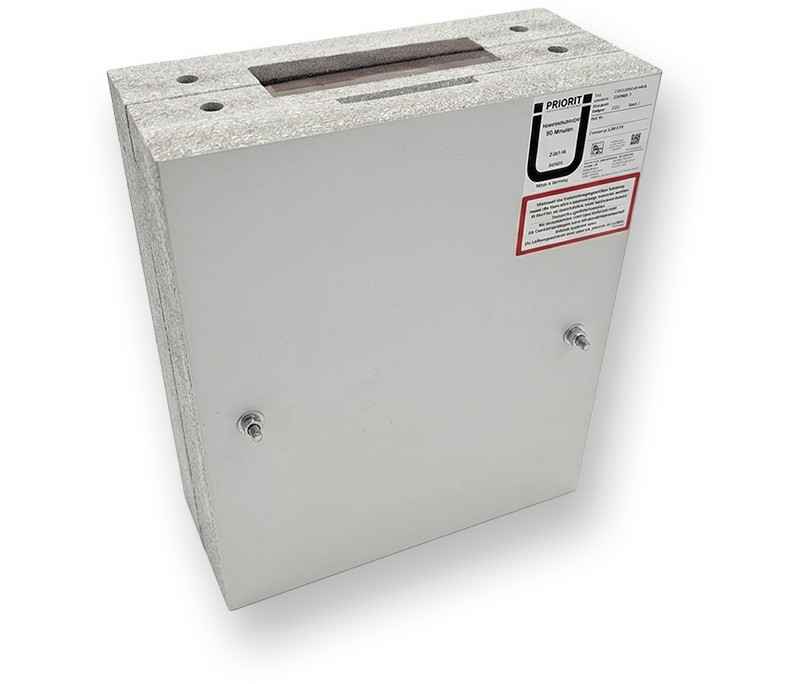

DPH-Fire Safety-E90 Gehäuse

Beschreibung

Das DPH-Fire Safety-E90 Gehäuse dient der sicheren Installation von BACring-Feldbusmodulen an Stellen, an denen ein erhöhter Schutz des Systems erforderlich ist. Es schützt die installierten Feldbusmodule zuverlässig vor thermischer und mechanischer Belastung.

Download PDF Datenblatt

Erhöhter Schutz für Feldbusmodule

Die BACring-Feldbusmodule, die im DPH-Fire Safety-E90 Gehäuse installiert werden, erreichen in dieser Kombination einen nachgewiesenen Funktionserhalt von bis zu 90 Minuten gemäß DIN EN 1363-1:2020-05. Dies wurde durch Brandprüfungen belegt, in denen mehrere BACring-Feldbusmodule unter realen Temperaturverläufen nach der Einheits-Temperaturzeitkurve (ETK) betrieben wurden und ihre Funktionsfähigkeit im Gehäuse über den geforderten Zeitraum aufrechterhalten konnten.

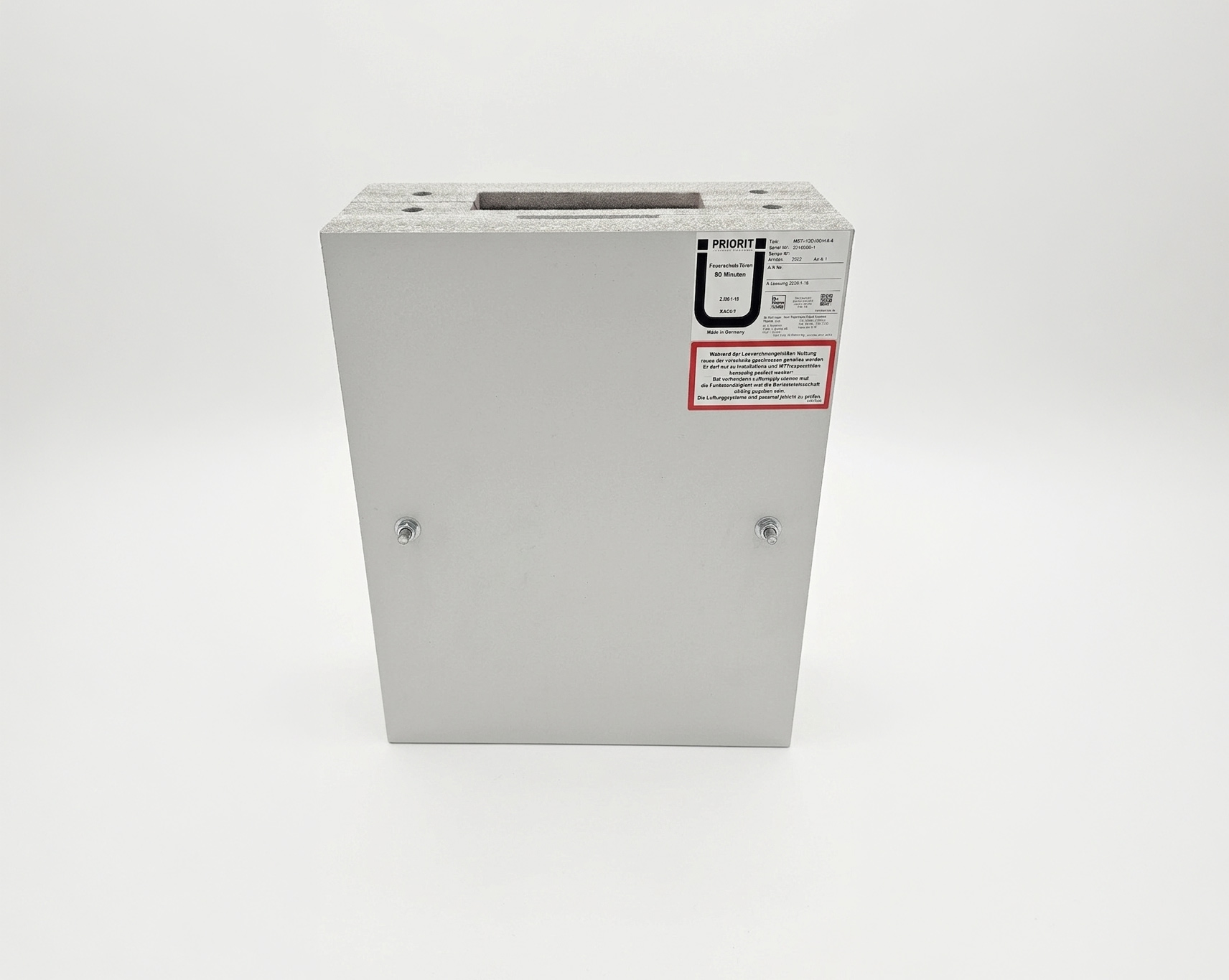

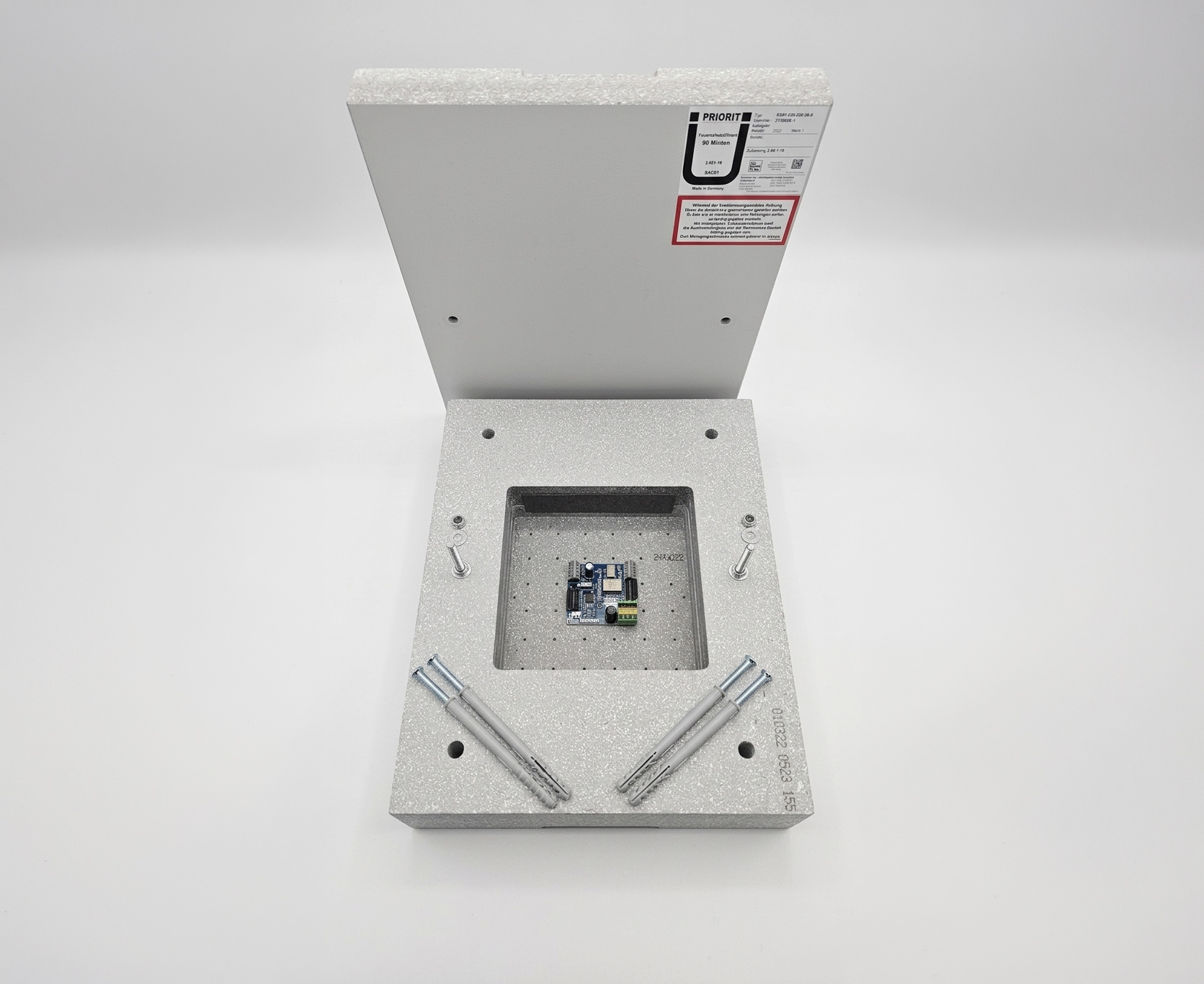

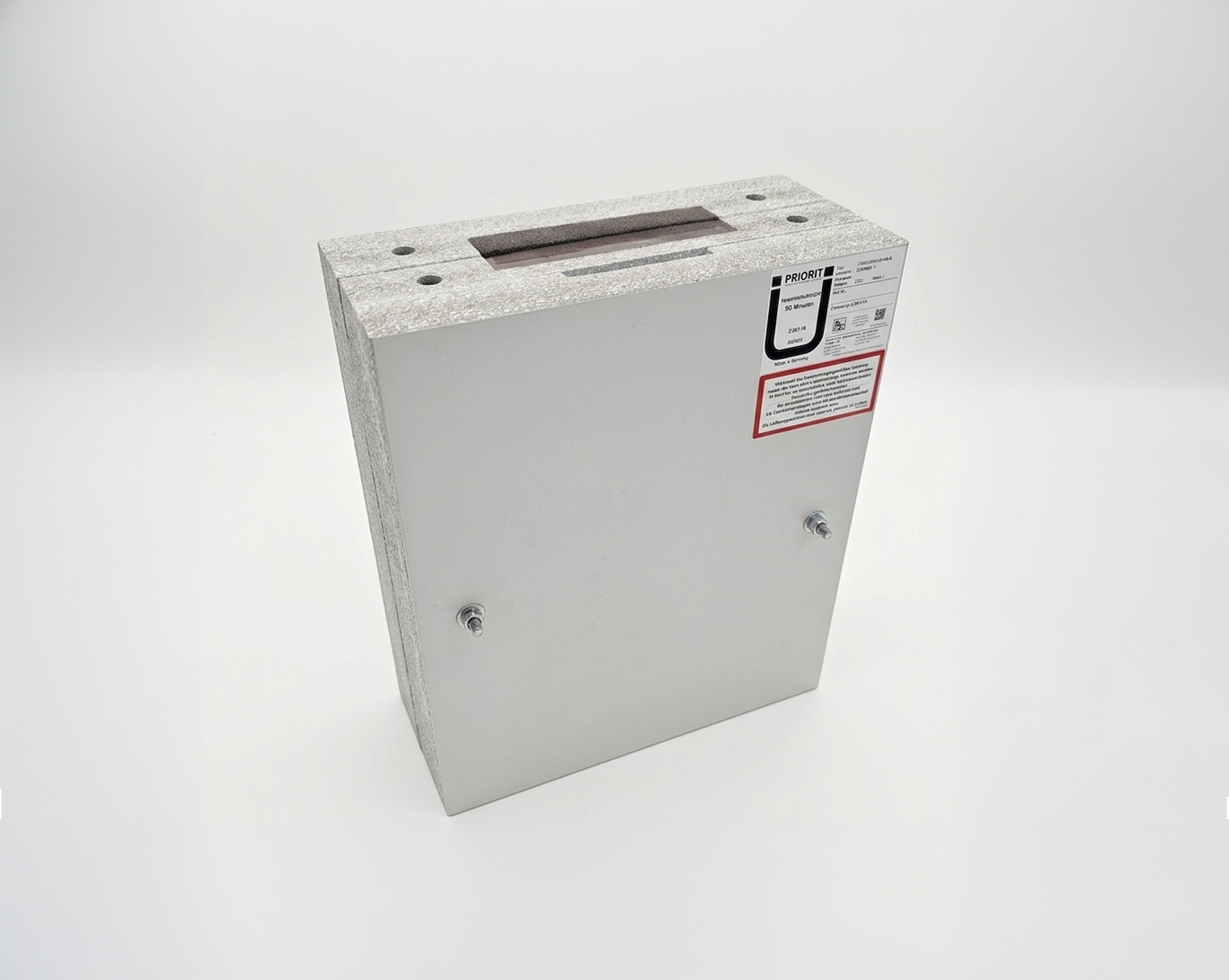

Produktbilder

Kompatible BACring-Feldbusmodule

Folgende Module können im DPH-Fire Safety-E90 Gehäuse installiert werden:

DPM-M1E – Feldbusmodul mit zusätzlicher Motorstromüberwachung
DPM-M2 – Feldbusmodul für zwei motorische Brandschutz- und Entrauchungsklappen
DPM-I2O2 – Feldbusmodul für Lüftungsabfragen und Schaltfunktionen

Einbauvarianten

1. Installation im Spelsberg-Gehäuse

Die BACring-Feldbusmodule können in folgenden Spelsberg-Gehäusen in das DPH eingesetzt werden:

TK PS 13096tm
TK PS 13137tm
TK PS 18119tm

Vorteile dieser Variante:

Mechanischer Schutz der Elektronik
Optimale Kabelführung
Keine zusätzliche Füllung mit Mineralwolle erforderlich
Hohe Stabilität und einfache Montage

2. Installation der BACring-Platine ohne Gehäuse

Die Module können auch ohne Gehäuse, also als reine Platine, eingebaut werden.

In diesem Fall gilt:

Die Platine wird mechanisch fixiert
Das Innenvolumen wird vollständig mit Mineralwolle gefüllt
Zwischen Platine und Abschlussdeckel muss eine geschlossene Mineralwolleschicht vorhanden sein
Mineralwolle darf keinen schädlichen Druck auf Bauteile ausüben
Freie Luftkammern sind zu vermeiden
