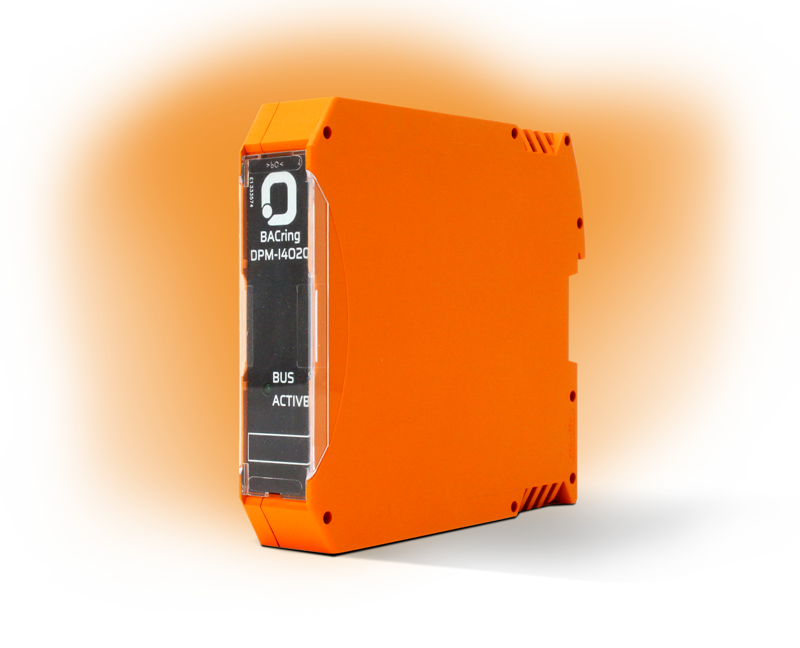

BACring DPM-I4O2C Modul
Beschreibung

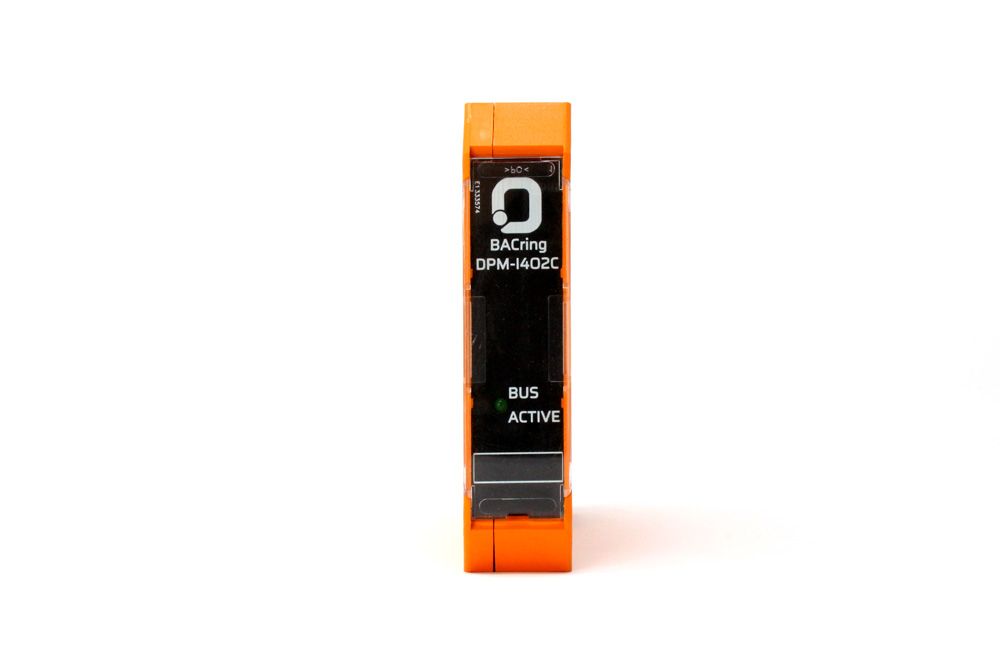

Das DPM-I4O2C Modul wird in einem Schaltschrank untergebracht und dient der Zustandsabfrage sowie der Schaltung von RLT- bzw. Lüftungsanlagen. Es verfügt über zwei potentialfreie Schaltausgänge (5A-Relais) und vier digitale Eingänge. Die systemweite Kommunikation erfolgt über das BACring-Busprotokoll. Die Busaktivität wird über eine grüne LED angezeigt. Mit dem DPM-I4O2C Modul kann die komplette Brandschutzfunktion einer RLT-Anlage realisiert werden. Die vier Eingänge ermöglichen die Aufnahme aller relevanten Brandschutz- und Systemsignale, wie:
- Brandmelder
- Rauchmelder
- Rückmeldungen der RLT-Anlage
- Quittierung nach einer Auslösung
Über die zwei Schaltausgänge lassen sich zentrale Steuer- und Sicherheitsfunktionen umsetzen:
- Ein-/Ausschalten des RLT-Ventilators
- Weitergabe von Meldungen an andere ISP / ASP / Systeme
Selbstverständlich kann das Modul auch für andere Anwendungszwecke genutzt werden, bei denen digitale Eingänge und potentialfreie Schaltausgänge benötigt werden.
Download PDF Datenblatt
Mehr Informationen
- BACring-Protokoll
- Setzen der Ausgänge innerhalb 90 msec
- Abfrage der Eingänge innerhalb < 1,5 sec (unahängig von der Größe des Ringbusses)

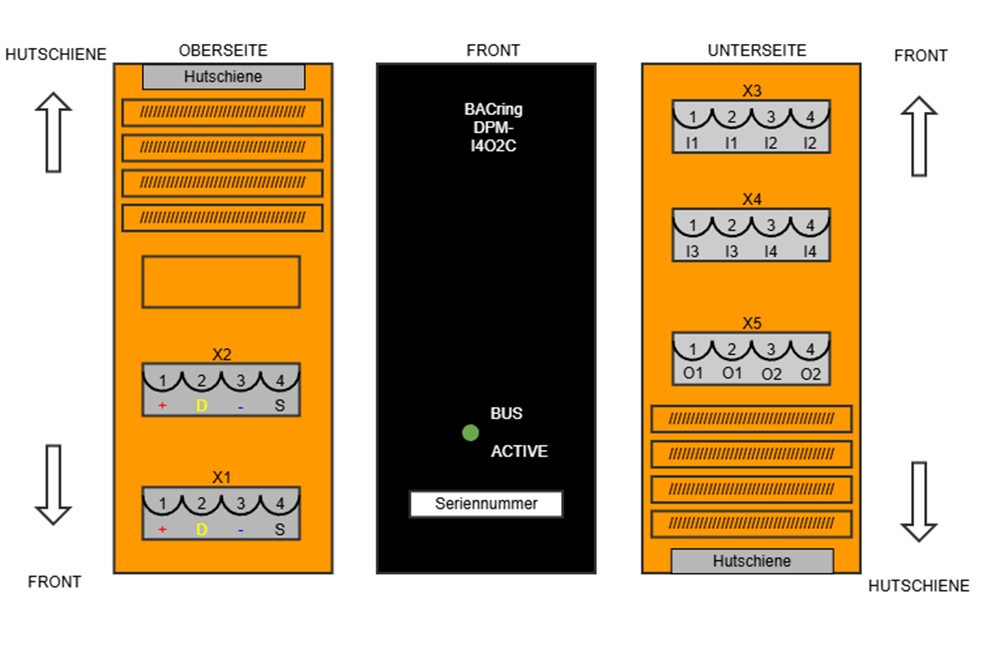

- Bus-Ports: WAGO Federzug-Klemmen Typ 236, light gray
- Eingänge und Relaisausgänge: WAGO Federzug-Klemmen Typ 236, dark gray
- lagernd: 0 % - 80 %, nicht kondensierend
- Betrieb: 0 % - 70 %, nicht kondensierend
