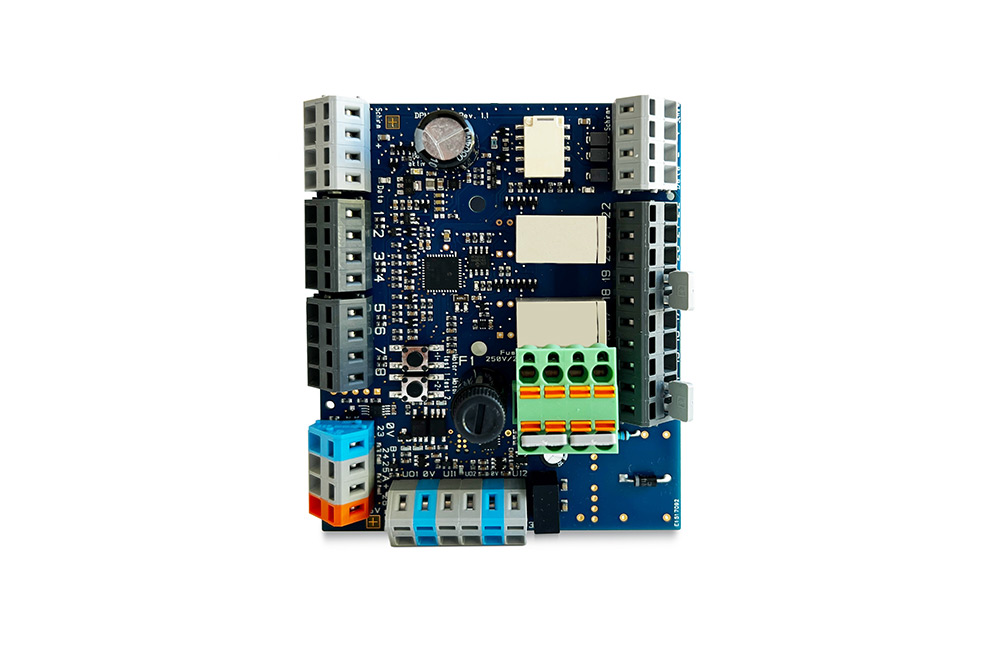

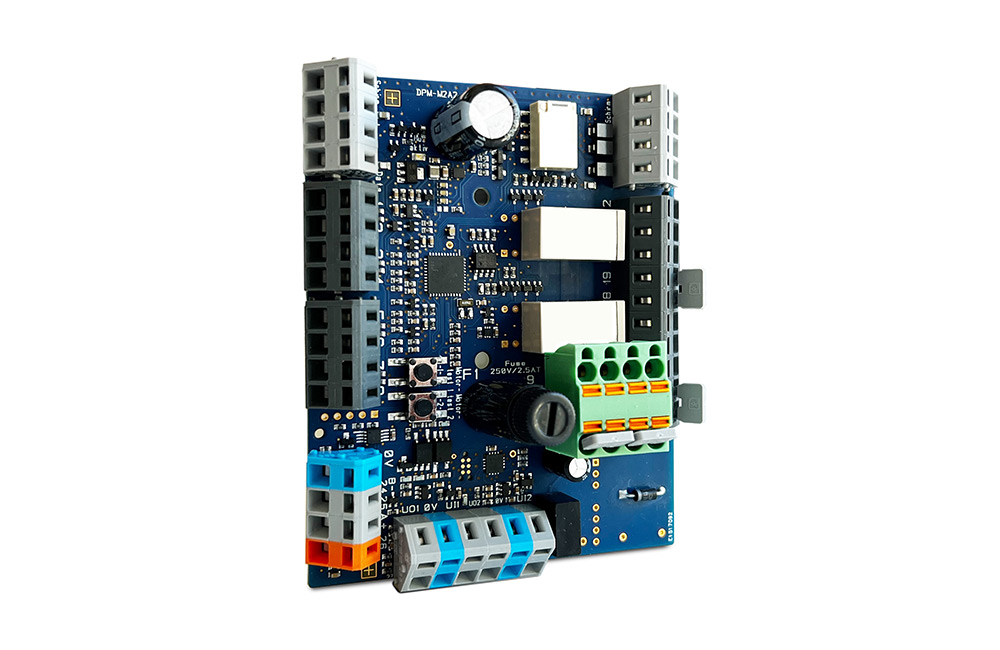

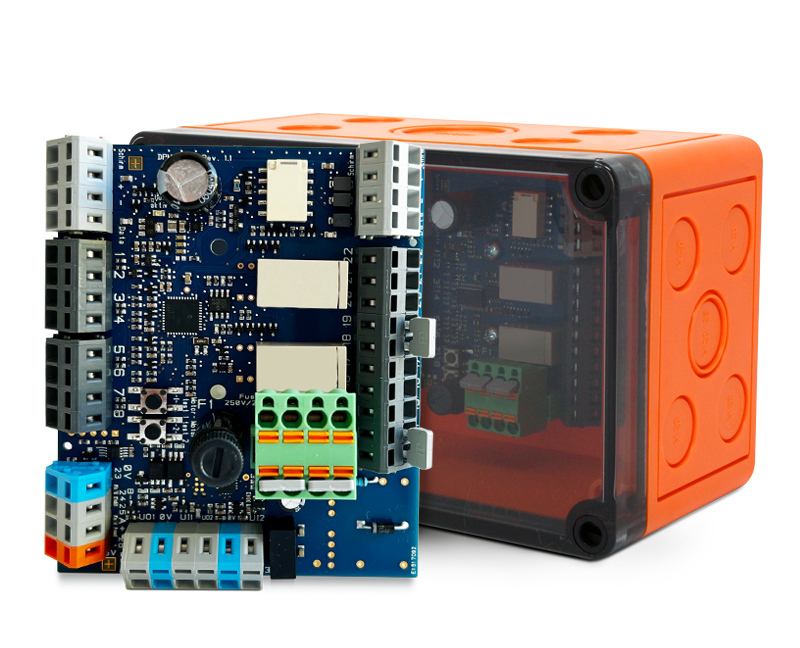

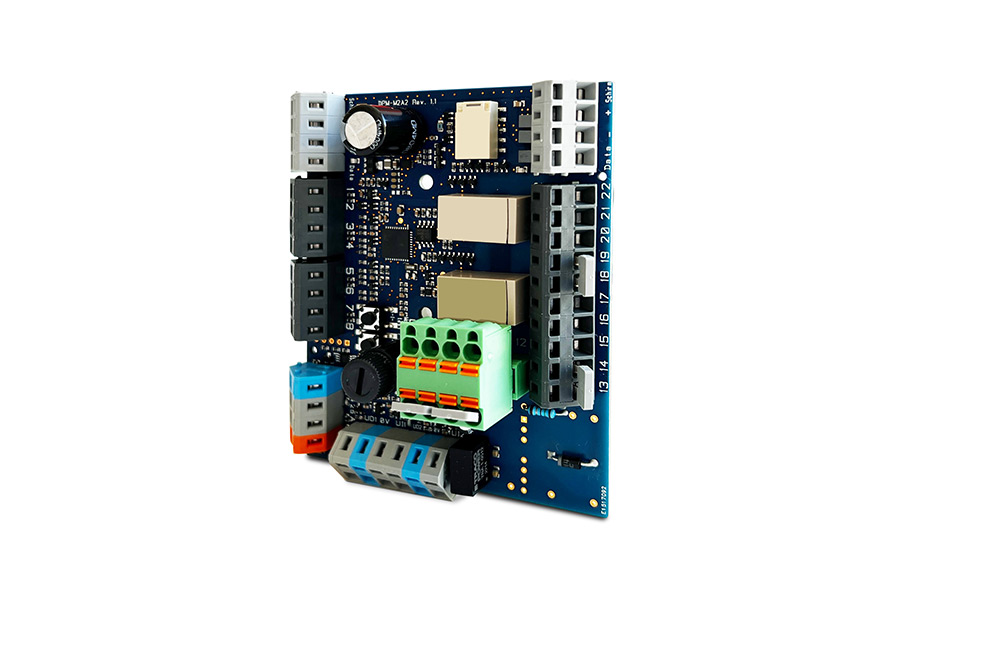

BACring DPM-M2A2
Beschreibung
Das BACring DPM-M2A2 wird insbesondere dann eingesetzt, wenn analoge Signale benötigt werden etwa zur prozentualen Positionsvorgabe von Klappen oder zur leistungsabhängigen Ansteuerung von Entrauchungsventilatoren. Es kombiniert die digitale Auf/Zu-Logik für zwei motorische Klappen mit zusätzlichen 0–10-V-Analog-Ein-/ Ausgängen für regelnde Funktionen (Messen, Steuern, Regeln). Die Kommunikation erfolgt über das BACring-Busprotokoll.
Kernnutzen:
- Proportionale Sollwertvorgabe (0–10 V) für Klappen und Ventilatoren (z. B. 20 %, 50 %, 75 %, 100 %).
- Messwertaufnahme (0–10 V) externer Regler/Sensoren (z. B. Volumenstrom, Druck, Temperatur).
- Digitale Endlagenauswertung und Relaisansteuerung bleiben voll erhalten.
Mehr Informationen
Busspannung
20V DC +/- 2% (über Buscontroller)
Spannungsversorgung 24V-Motoren
24V AC/DC
Spannungsversorgung 230V-Motoren
100 - 240V AC
Anzeigen
grüne LED als Statusanzeige „BUS Activity“
Bedienelemente
- Testtaste Motor 1
- Testtaste Motor 2
Busprotokoll
- BACring-Protokoll
- Setzen der Ausgänge innerhalb 90 msec
- Abfrage der Eingänge innerhalb < 1,5 sec (unabhängig von der Größe des Ringbusses)
Digitale Eingänge
4 digitale Eingänge für die potentialfreien Endlagenschalter (nicht isoliert)
Relaisausgänge
2 Relaisausgänge (bistabile Wechselkontakte), galvanisch isoliert, belastbar gemeinsam bis 2,5A / 250V
Analoge Eingänge
2 analoge Eingänge 0 - 10V, für die Rückmeldung der Klappenstellung, galvanisch getrennt
Analoge Ausgänge
2 analoge Ausgänge 0 - 10V, für die Vorgabe der gewünschten Klappenposition
Digitales Interface
digitales Interface zur Anbindung (future use)
Sicherung Motorkreis
2,5 A / träge 5x20 mm Sicherung für beide Motoren
Anschlüsse
- Bus-Ports: WAGO Federzug-Klemmen Typ 236, light gray
- Eingänge und Motorausgänge: WAGO Federzug-Klemmen Typ 236, dark gray
- Motorversorgung: Phoenix Contact TFKC 2,5/4-ST-5,08 (4-Pin zum Durchschleifen der Motorversorgung)
- Digitales Interface (future use): WAGO Federzug-Klemmen Typ 236, blau, light gray, orange
EMV Konformität
2014/35/EU, EN61000-6-1, EN61000-6-3, EN61000-4-2..-5
Wartung
Wartungsfrei
Montage
Wandmontage
Temperatur
0° bis +75°C
Luftfeuchtigkeit
- lagernd: 0 % - 100 %, nicht kondensierend
- Betrieb: 0 % - 100 %, nicht kondensierend
Sicherheitsklasse
IP 66 ( Ohne M20, M25 Verschraubungen )
Abmessungen (B x H x T)
180 mm x 90 mm x 180 mm
Gewicht
ca. 0,4 kg
Gehäuse
Spelsberg ( TK PS 1818-9-tm )
