DPC Zentrale

Beschreibung

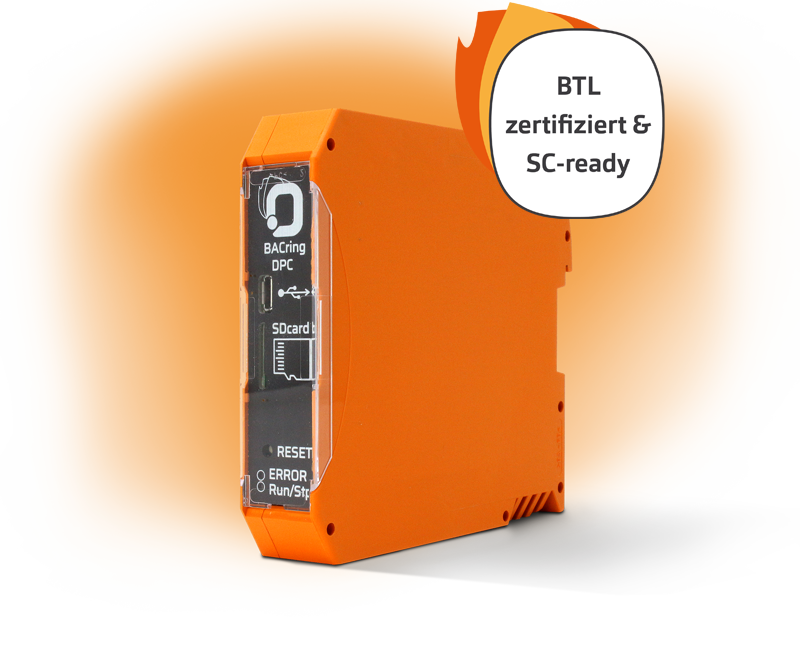

DPC ist das Herzstück eines BACring-Systems. Die Anlagenzentrale kommuniziert direkt über das BACring-Protokoll mit bis zu 4 DPB Buscontrollern und überwacht bzw. steuert sämtliche Zustände und deren Änderungen an allen Modulen der bis zu 4 Ringe, die über die DPC Zentrale zu einer logischen Einheit verknüpft werden. Die Kommunikation mit externen Systemen erfolgt über BACnet oder Modbus/TCP. Das BACring-System ist BTL-zertifiziert.*

Download PDF Datenblatt Download BACnet Conformance Certificate

Schnelles Einrichten und einfache Koordination der Systemfunktionen

Die DPC Zentrale koordiniert die Komponenten der Zentraleinheit und überwacht die Buscontroller, sodass die Module der bis zu 4 Ringe und die DPB Buscontroller über die DPC Zentrale zu einer logischen Einheit verknüpft werden und hier zentral eingerichtet und verwaltet werden können. Zur Reduzierung des Installationsaufwands erkennt ein Software-Assistent die Busteilnehmer automatisch und eine Simulationssoftware ermöglicht das Einrichten fernab der Baustelle. Systeminformationen können mobil per Web-Applikation gesichert abgerufen werden. Reaktionen des Systems auf Ereignisse können über eine benutzerfreundliche Bedienungsoberfläche flexibel anhand der Brandfallszenarien und -Matrix konfiguriert werden.

Übersichtlich und sicher

Alle Funktionen und Daten sind über eine zentrale Oberfläche per Browser erreichbar. Über die Startseite sehen Sie die aktuellen Veränderungen und haben direkten Zugriff auf alle Logs und internen Daten der Busteilnehmer. Sie erreichen komfortabel alle projektrelevanten Informationen und alle Funktionen, die zur Einrichtung und zum Betrieb des Systems erforderlich sind, einschließlich der Logik zur Abbildung und Ausführung der Schaltvorgänge bei Veränderungen von Eingangssignalen. Sicherungen sind ebenso möglich wie das Wiederherstellen vormals gesicherter Datenstände. Eine USB-Schnittstelle und der SD-Slot stehen zum Datentransfer zur Verfügung.

Verbindung zu externen Systemen

Als Teil der Gebäudetechnik und -automation ist das System flexibel um Funktionen und Komponenten erweiterbar, zum Beispiel Sensordatenübertragung oder Licht- und Fluchtwegsteuerung. BACring ist kompatibel mit gängiger Gebäudeleittechnik. Die Kommunikation mit externen Systemen erfolgt über BACnet. Eine API ermöglicht optional Zugriffe durch eigene Software.

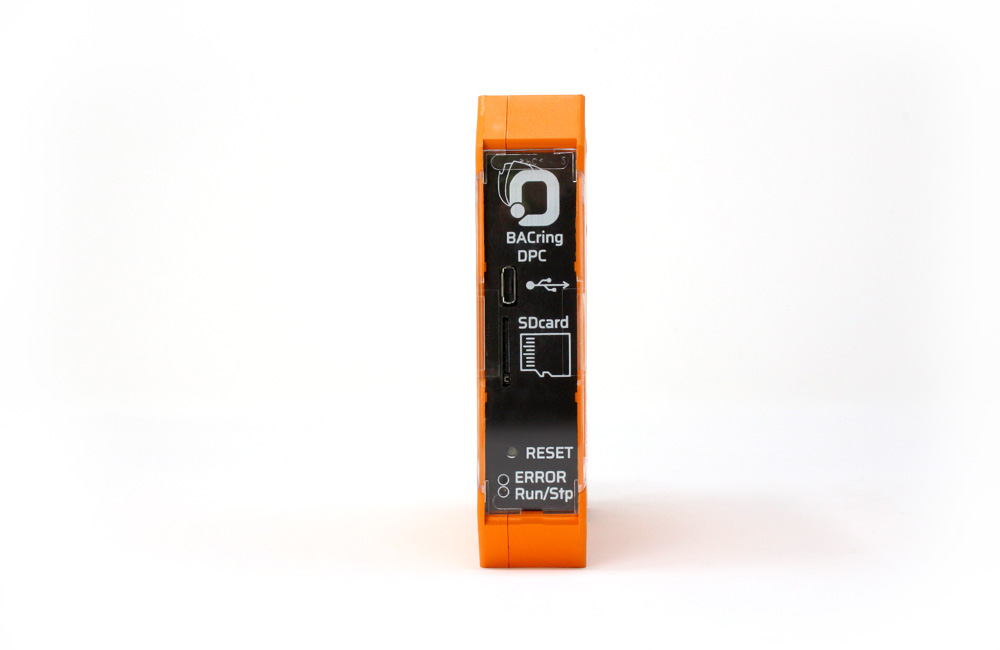

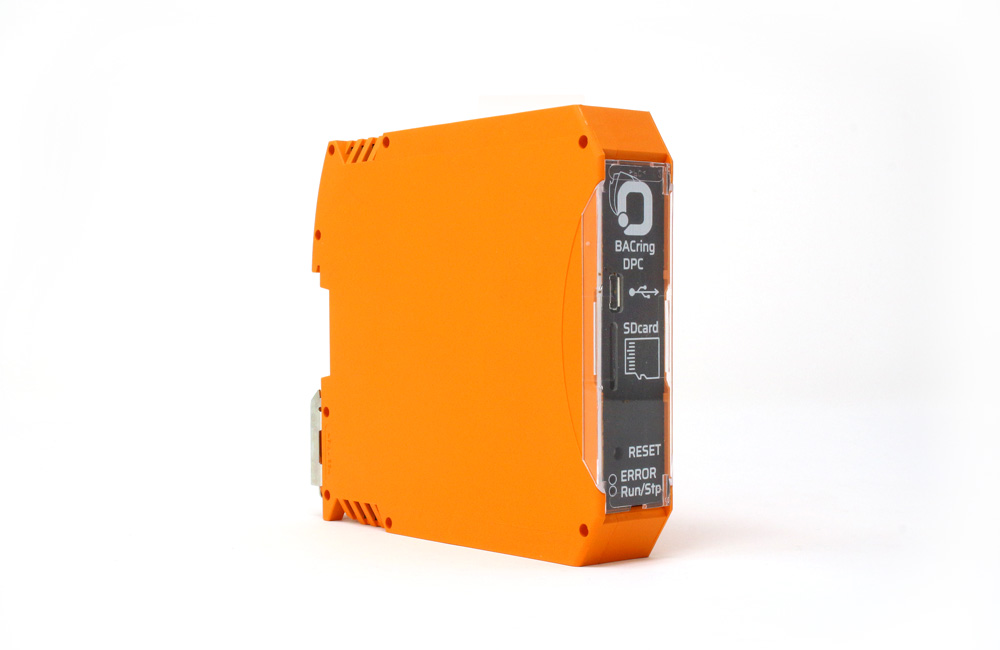

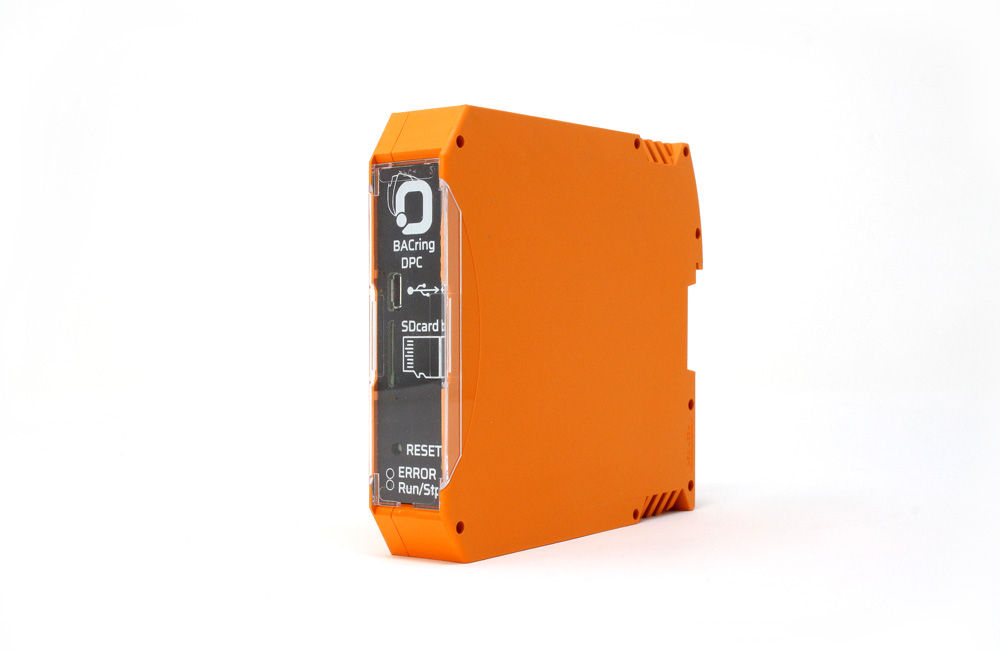

Produktbilder

Anschlussschema

Mehr Informationen

Spannungsversorgung

VCC 24V +/- 5%

Anzeigen

grüne LED für den „RUN / STOPP“ Modus, rote LED für „ERROR“

Bedienungselemente

RESET Taste

Kommunikation Interface

RS485, 230400 baud, 8-N-1, DIN rail bus zum DPB Controller

Prozessor

ARM Cortex-A8 Prozessor 800 - 1000 MHz

Speicher

512 MB Flash / DDR3-RAM

Anschlüsse

Ethernet: 2x 10/100/1.000 Mbit/s
DIN rail Bus: 2 x Phoenix Contact ME 22,5 TBUS 1,5/5-ST-3,81 KMGY ( 5-pin )
1 x USB OTG
1 x SD-Slot

EMV Konformität

EMV Richtlinie (2014/30/EU)
EN 55032: 2015/AC:2015, Klasse B
EN 55011: 2011-12, Klasse B
EN 61000-4-2, Klasse A
EN 61000-4-3, Klasse A
EN 61000-4-4, Klasse A (außer DC Vers., except DC supply)
EN 61000-4-5, Klasse A (außer DC Vers., except DC supply)
EN 61000-4-6, Klasse A (außer DC Vers., except DC supply)

Wartung

Wartungsfrei

Montage

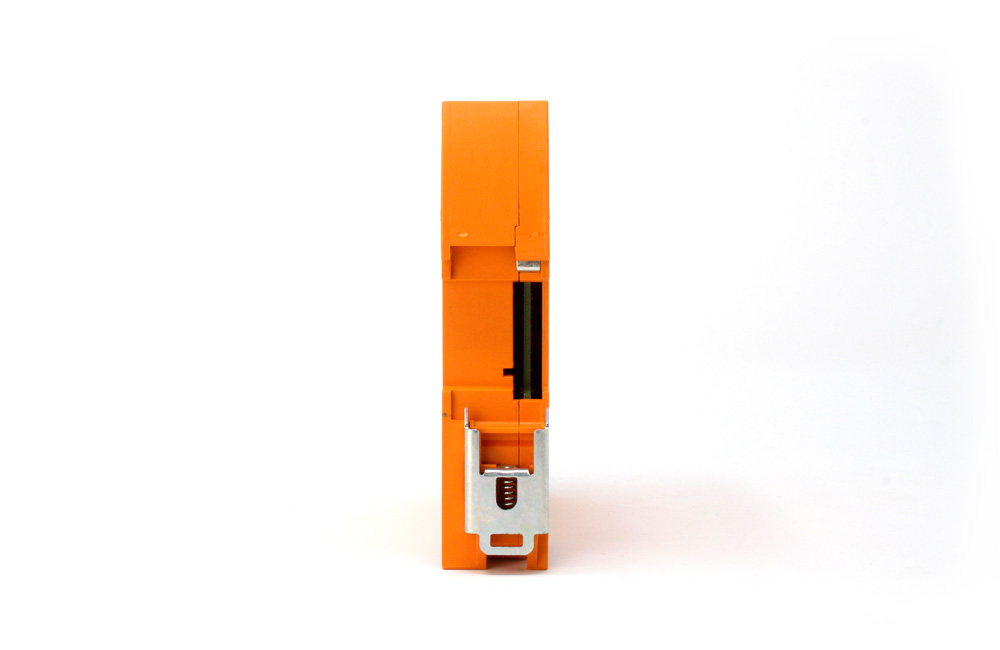

Hutschienenmontage (Phoenix Contact ME 22,5 TBUS 1,5/5-ST-3,81 KMGY 5-pin)

Temperatur

0° bis +50°C

Luftfeuchtigkeit

0 % - 9 5%, nicht kondensierend

Sicherheitsklasse

IP 20

Abmessungen (B x H x T)

23 x 114 x 102 mm

Gehäuse

Phoenix Contact ME-MAX (orange)

Gewicht

ca. 0,3 kg
