BACring DPM-I4O2C Modul
Beschreibung
Das DPM-I4O2C Modul wird in einem Schaltschrank untergebracht und dient der Zustandsabfrage und Schaltung von Lüftungsanlagen. Dafür nutzt das Modul zwei potentialfreie Schaltausgänge (5A Relais) und zwei digitale Eingänge. Die systemweite Kommunikation ist auf das BACring-Busprotokoll ausgelegt. Die Busaktivität zeigt eine grüne LED an.
Ist keine Nutzung in einem Schaltschrank geplant, bietet sich der Einsatz des DPM-I2O2 Feldbusmoduls an.
Download PDF Datenblatt

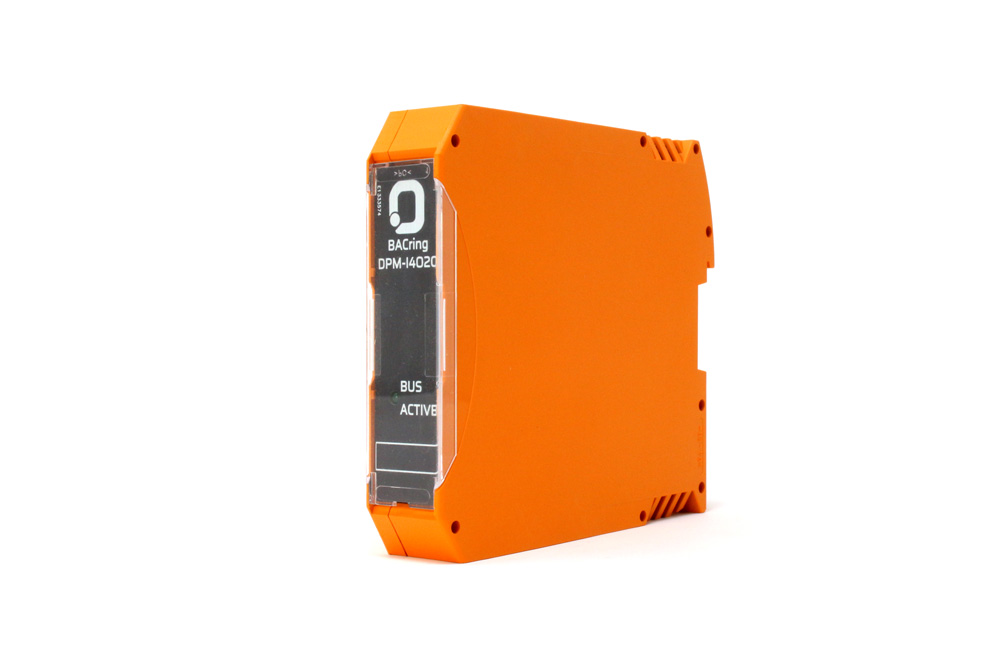

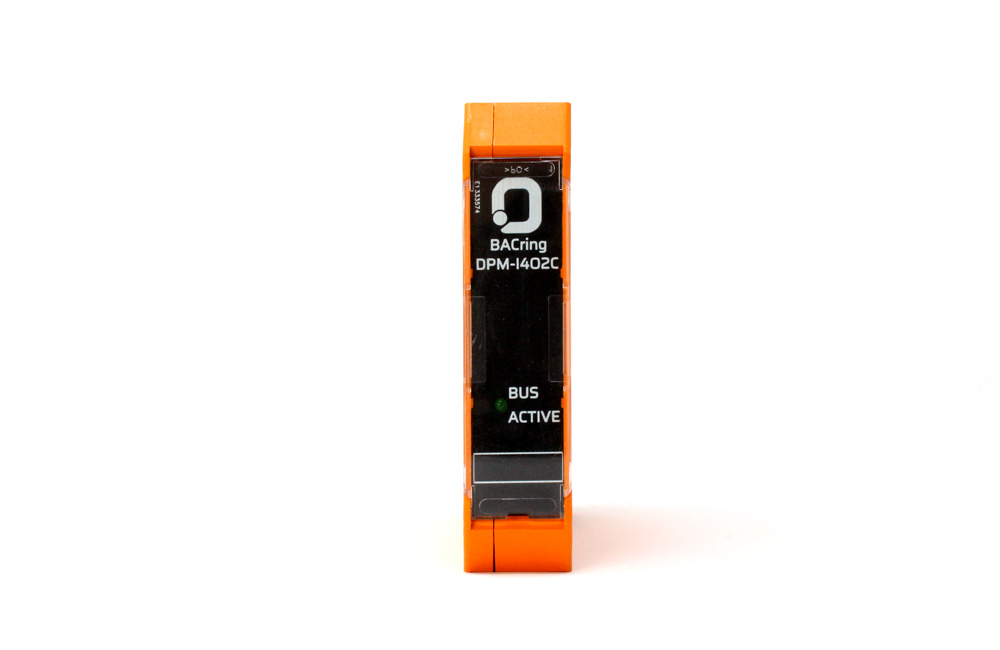

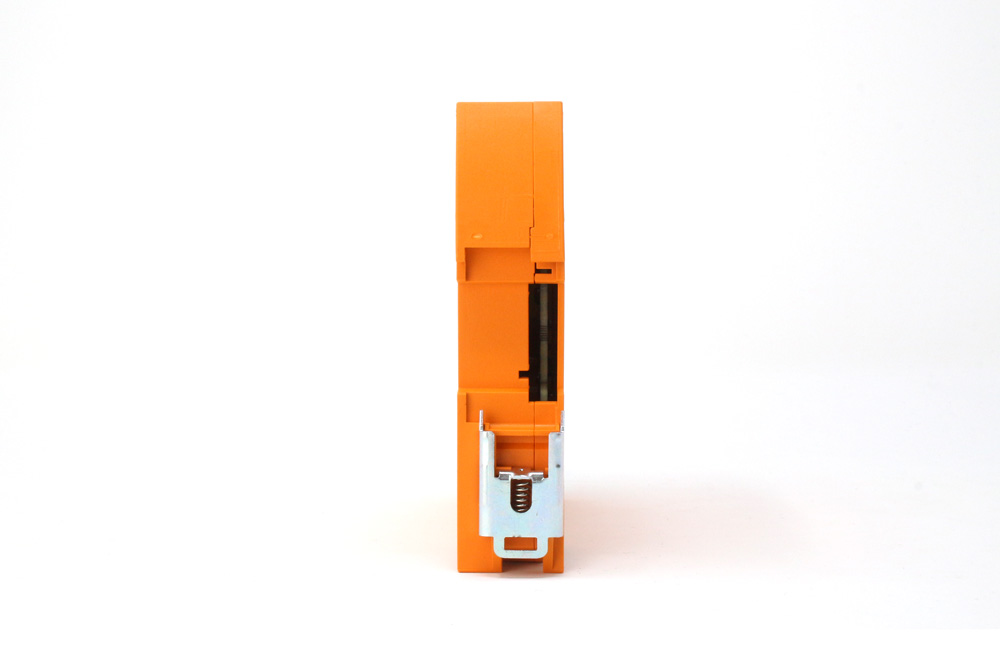

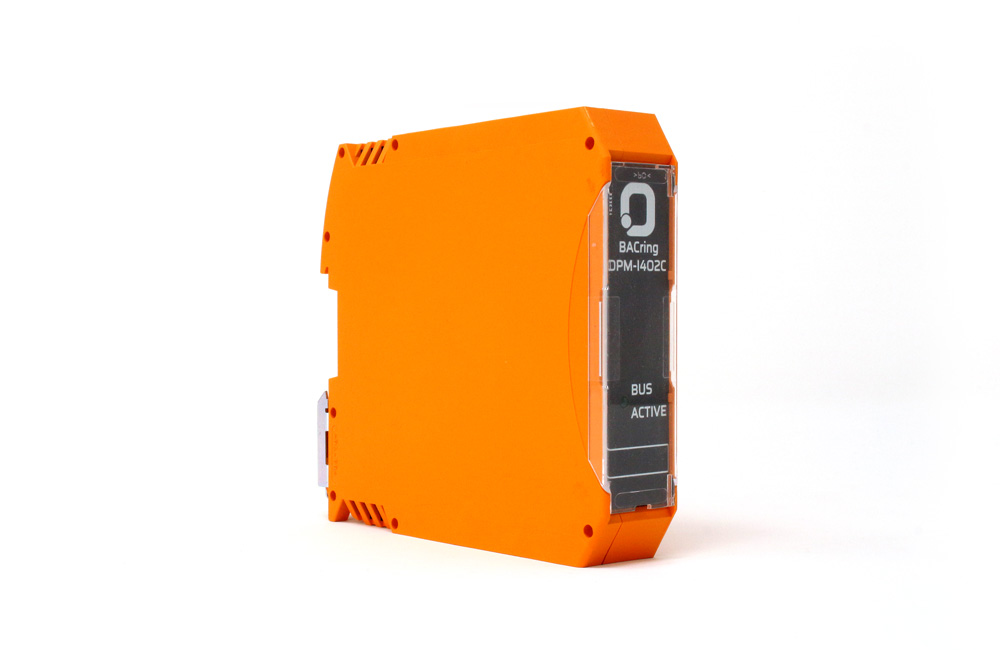

Produktbilder
Anschlussschema

Mehr Informationen
Busspannung
20V DC +/- 2% ( über Buscontroller )
Anzeigen
grüne LED als Statusanzeige „BUS Activity“
Bedienelemente
keine
Busprotokoll
- BACring-Protokoll
- Setzen der Ausgänge innerhalb 90 msec
- Abfrage der Eingänge innerhalb < 1,5 sec (unahängig von der Größe des Ringbusses)
Digitale Eingänge
4 digitale potentialfreie Eingänge (nicht isoliert)
Relaisausgänge
2 Relaisausgänge (bistabile Schließerkontakte), galvanisch isoliert, belastbar bis 5A / 250V
Anschlüsse
- Bus-Ports: WAGO Federzug-Klemmen Typ 236, light gray
- Eingänge und Relaisausgänge: WAGO Federzug-Klemmen Typ 236, dark gray
EMV Konformität
2014/35/EU, EN61000-6-1, EN61000-6-3, EN61000-4-2..-5
Wartung
Wartungsfrei
Montage
Hutschienenmontage
Temperatur
0° bis +50°C
Luftfeuchtigkeit
- lagernd: 0 % - 80 %, nicht kondensierend
- Betrieb: 0 % - 70 %, nicht kondensierend
Sicherheitsklasse
IP 20
Abmessungen (B x H x T)
23 x 114 x 120 mm
Gehäuse
Phoenix Contact ME-MAX (orange)
Gewicht
ca. 0,3 kg
