BACring DPM-M2A2

Beschreibung

Das BACring DPM-M2A2 Feldbusmodul kommt dann zum Einsatz, wenn Sie z.B. die Ansteuerung und Endlagenauswertung von zwei motorischen Brandschutz- und Entrauchungsklappen realisieren wollen.
Es kommuniziert über das BACring-Busprotokoll. Neben den zwei bistabilen Relaisausgängen werden die vier digitalen Eingänge zur Rückmeldung der Klappenendlagen verwendet. Neben den digitale Schaltausgängen kann die Klappenstellung auch über die zwei galvanisch getrennten Analogausgänge zu den Motoren verdrahtet werden. Auf diese Weise lässt sich eine beliebige Zwischenstellung der Klappen und damit eine Volumenstromstellung erreichen.
Bitte beachten Sie, dass das DPM-M2A2-Modul als 24V- oder 230V-Variante verfügbar ist.

Download PDF Datenblatt
DPM-M2A2 Feldbusmodul

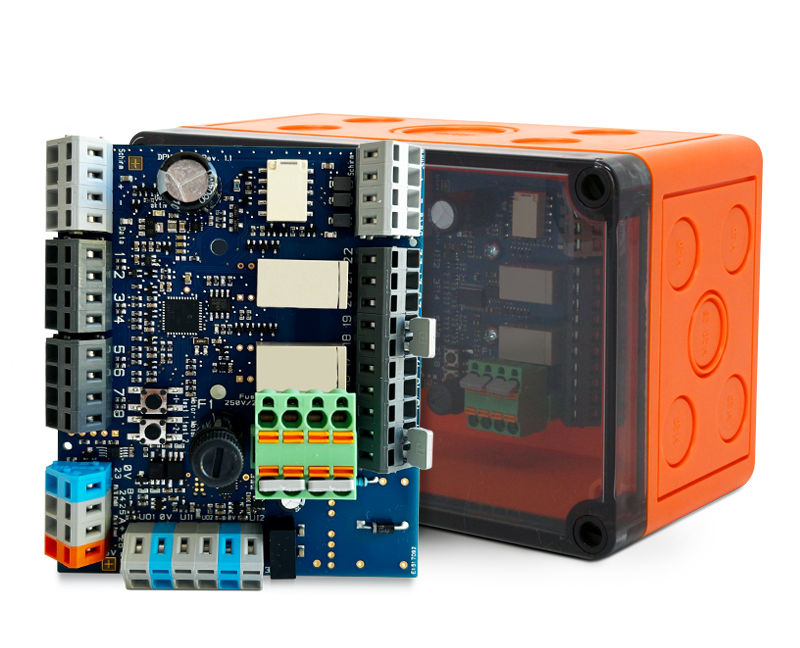

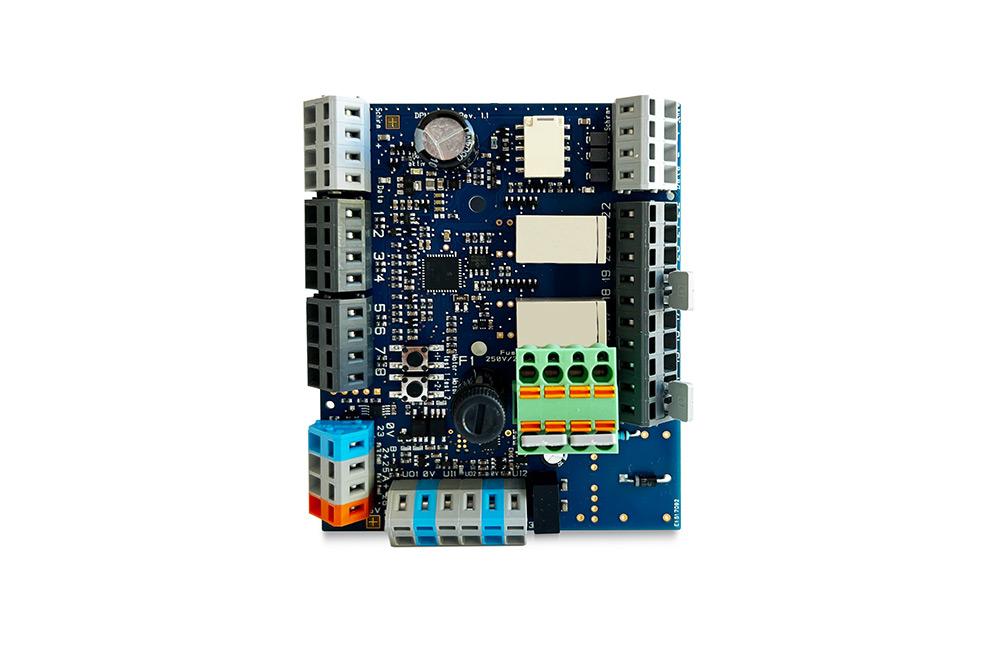

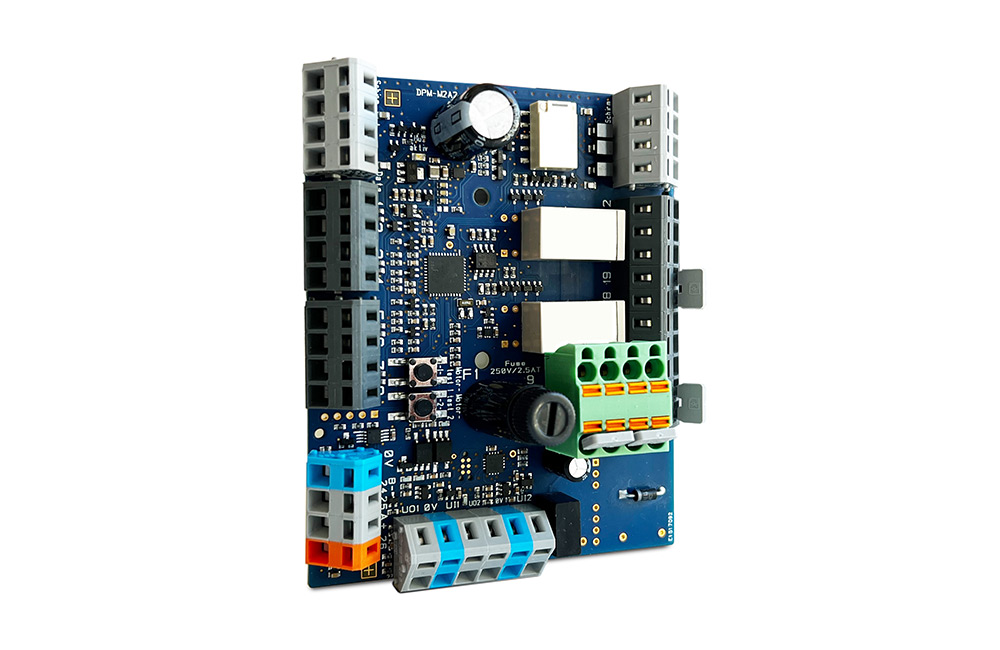

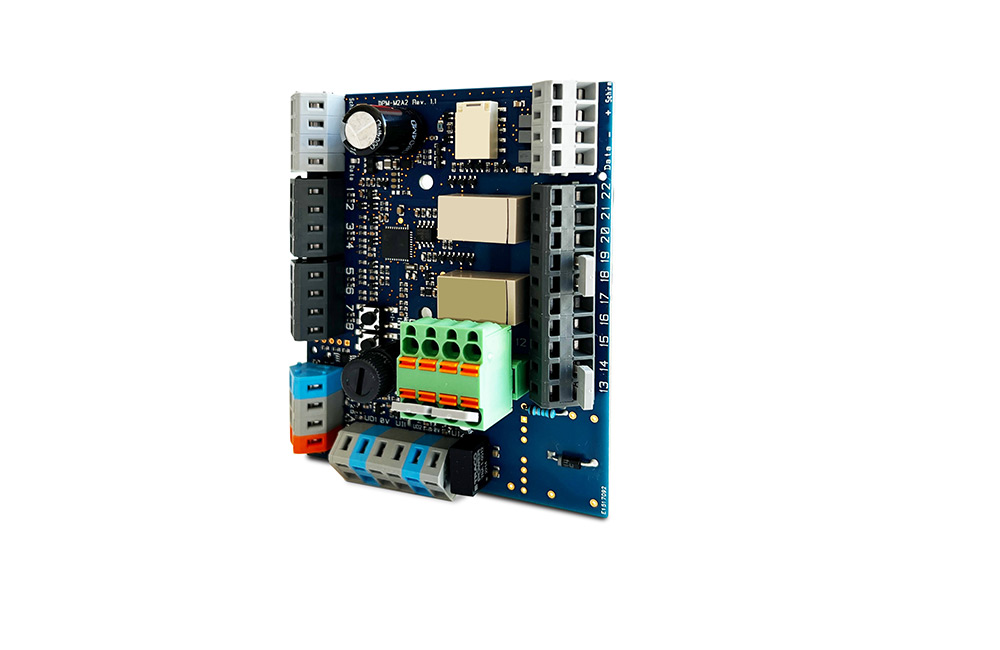

Produkt­bilder

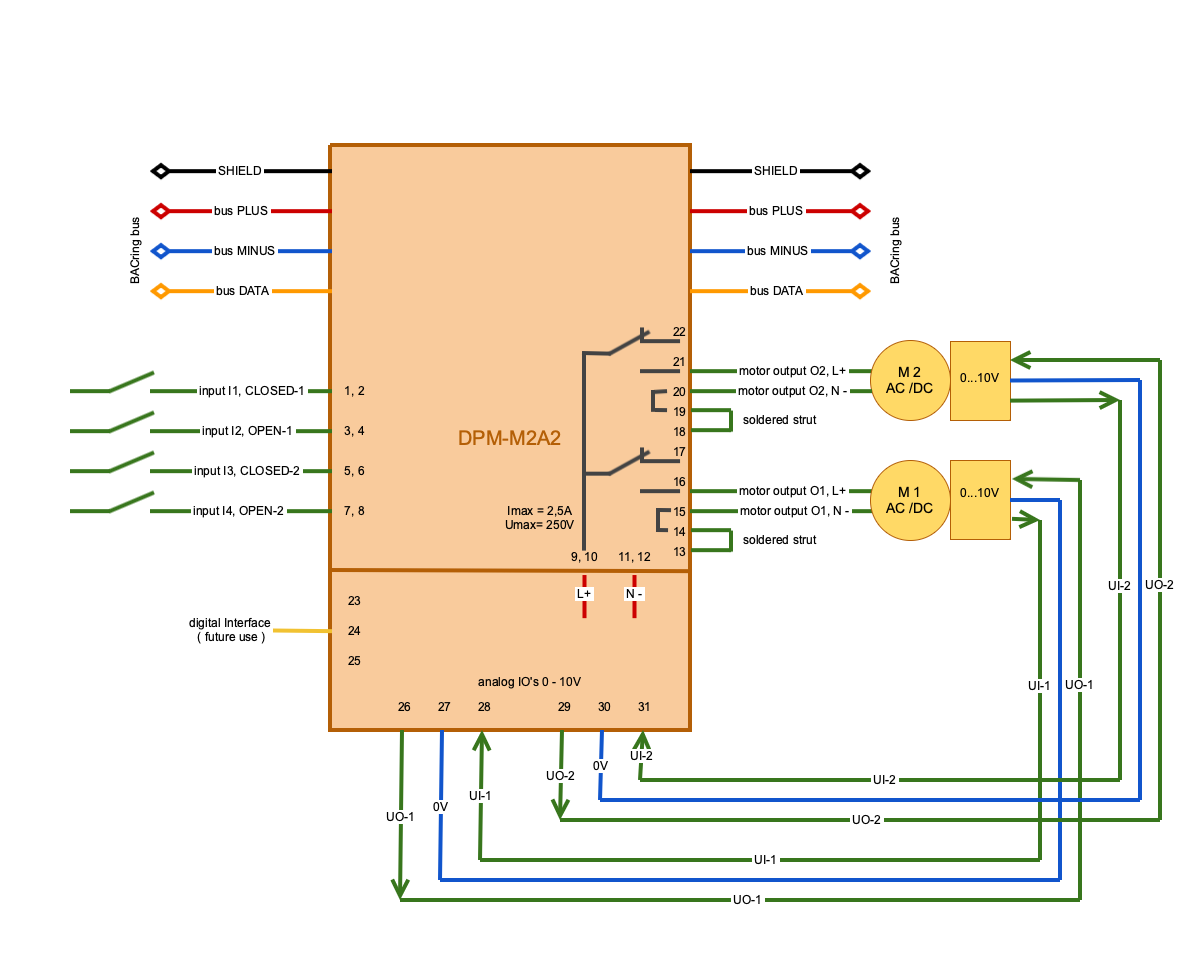

Anschluss­schema

Mehr Informationen

Busspannung
20V DC +/- 2% (über Buscontroller)
Spannungs­versorgung 24V-Motoren
24V AC/DC
Spannungs­versorgung 230V-Motoren
100 - 240V AC
Anzeigen
grüne LED als Statusanzeige „BUS Activity“
Bedien­elemente
  • Testtaste Motor 1
  • Testtaste Motor 2
Busprotokoll
  • BACring-Protokoll
  • Setzen der Ausgänge innerhalb 90 msec
  • Abfrage der Eingänge innerhalb < 1,5 sec (unabhängig von der Größe des Ringbusses)
Digitale Eingänge
4 digitale Eingänge für die potentialfreien Endlagenschalter (nicht isoliert)
Relaisausgänge
2 Relaisausgänge (bistabile Wechselkontakte), galvanisch isoliert, belastbar gemeinsam bis 2,5A / 250V
Analoge Eingänge
2 analoge Eingänge 0 - 10V, für die Rückmeldung der Klappenstellung, galvanisch getrennt
Analoge Ausgänge
2 analoge Ausgänge 0 - 10V, für die Vorgabe der gewünschten Klappenposition
Digitales Interface
digitales Interface zur Anbindung (future use)
Sicherung Motorkreis
2,5 A / träge 5x20 mm Sicherung für beide Motoren
Anschlüsse
  • Bus-Ports: WAGO Federzug-Klemmen Typ 236, light gray
  • Eingänge und Motorausgänge: WAGO Federzug-Klemmen Typ 236, dark gray
  • Motorversorgung: Phoenix Contact TFKC 2,5/4-ST-5,08 (4-Pin zum Durchschleifen der Motorversorgung)
  • Digitales Interface (future use): WAGO Federzug-Klemmen Typ 236, blau, light gray, orange
EMV Konformität
2014/35/EU, EN61000-6-1, EN61000-6-3, EN61000-4-2..-5
Wartung
Wartungsfrei
Montage
Wandmontage
Temperatur
0° bis +75°C
Luft­feuchtigkeit
  • lagernd: 0 % - 100 %, nicht kondensierend
  • Betrieb: 0 % - 100 %, nicht kondensierend
Sicherheitsklasse
IP 66 ( Ohne M20, M25 Verschraubungen )
Abmessungen (B x H x T)
180 mm x 90 mm x 180 mm
Gewicht
ca. 0,4 kg
Gehäuse
Spelsberg ( TK PS 1818-9-tm ) grau, Deckel dark transparent
