BACring DPM-O24C

zur Montage im Schaltschrank

Beschreibung

Das I/O-Modul DPM-O24C 24 stellt 24 digitale, 24v behaftete, frei programmierbare Schaltausgänge zur Verfügung. Diese ermöglichen eine Ansteuerung von 24V-Koppelrelais, 2W 24V-Leuchten oder LEDs. Wie bei BACring-Systemkomponenten üblich, findet die Kommunikation über das BACring-Busprotokoll statt. Der Zustand der kurzschlussfesten Schaltausgänge wird frontseitig über grüne LEDs angezeigt.

Suchen Sie ein I/O-Modul für bis zu 24 digitale Eingänge, werden Sie innerhalb des BACring-Angebots beim DPM-I24C fündig.

Download PDF Datenblatt
DPM-O24C I/O-Modul

Produkt­bilder

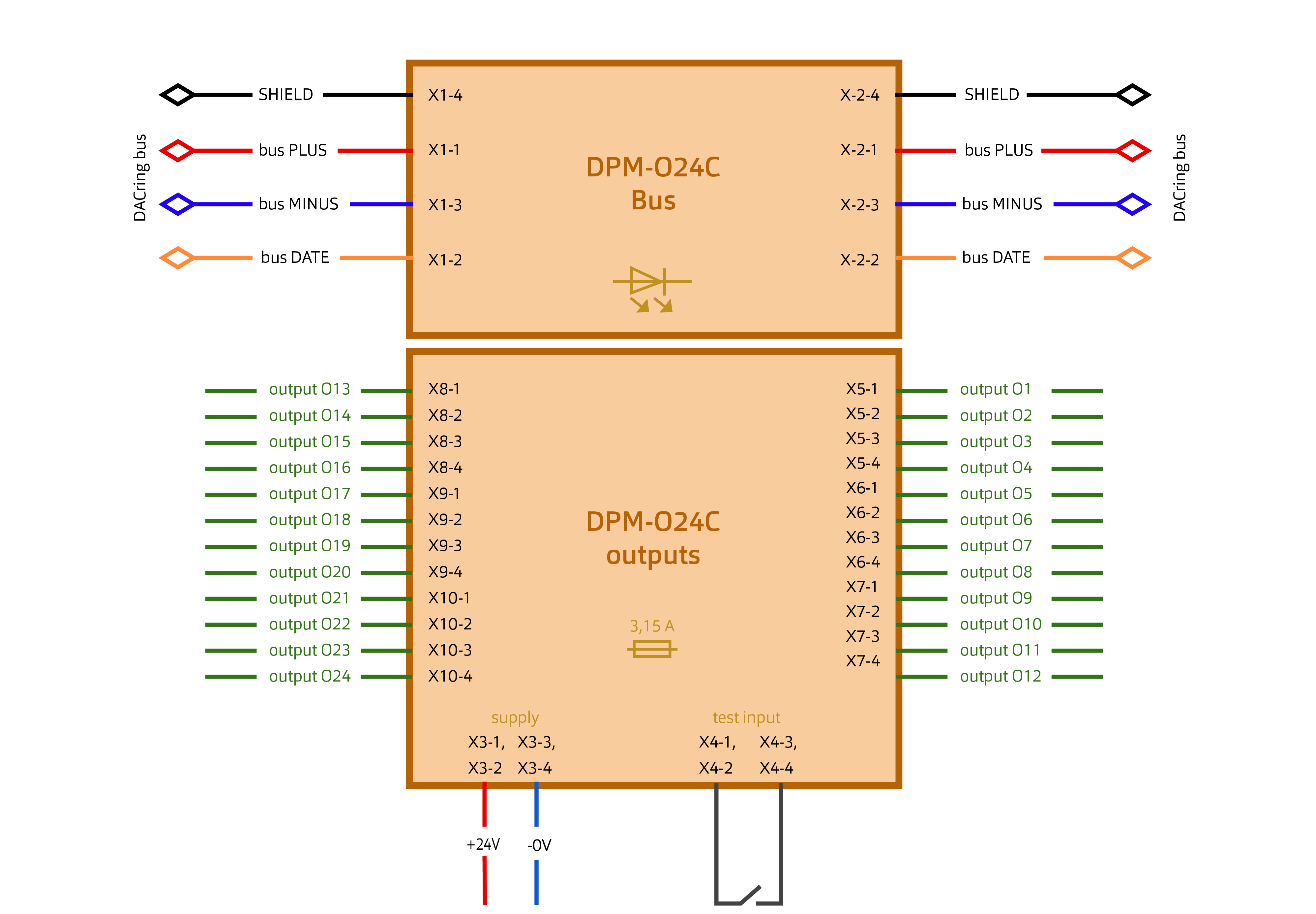

Anschluss­schema

Mehr Informationen

Busspannung
20V DC +/- 2% (über Buscontroller)
Spannungs­versorgung 24V Ausgänge
  • +18 - 26V DC / Eigenbedarf 0,03 - 0,08 A
    Imax = 200 mA je Ausgang
  • in Summe max. 2A (interne 3,15 A Sicherung)
  • Transistorausgang galvanisch gekoppelt
Anzeigen
  • 2 grüne LEDs für die „POWER“-Anzeige und die „BUS Activity“
  • 24 grüne LEDs zeigen den Zustand der Ausgänge O1 - O24
Bedien­elemente
„TEST“-Taste zum gleichzeitigen Einschalten aller 24 Ausgänge
Ringbus Ports A und B
4-Pin BACring Busport A und B (3 Leitungen BACring-Bus plus Abschirmung)
Busprotokoll
BACring-Protokoll
Setzen der Ausgänge innerhalb 90 msec
Anschlüsse
  • Bus-Ports: 2 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female)
  • 24 Ausgänge: 6 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female
  • +24V Versorgung: 1 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female)
  • Testeingang: 1 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female
EMV Konformität
2014/35/EU, EN61000-6-1, EN61000-6-3, EN61000-4-2..-5
Wartung
Wartungsfrei
Montage
Hutschienenmontage
Temperatur
0° bis +50°C
Luft­feuchtigkeit
  • lagernd: 0 % - 80 %, nicht kondensierend
  • Betrieb: 0 % - 70 %, nicht kondensierend
Sicherheits­klasse
IP 20
Abmessungen (B x H x T)
46 x 114 x 120 mm
Gehäuse
Phoenix ME MAX (orange)
Gewicht
ca. 0,3 kg
