DPD-T10C Display

Beschreibung

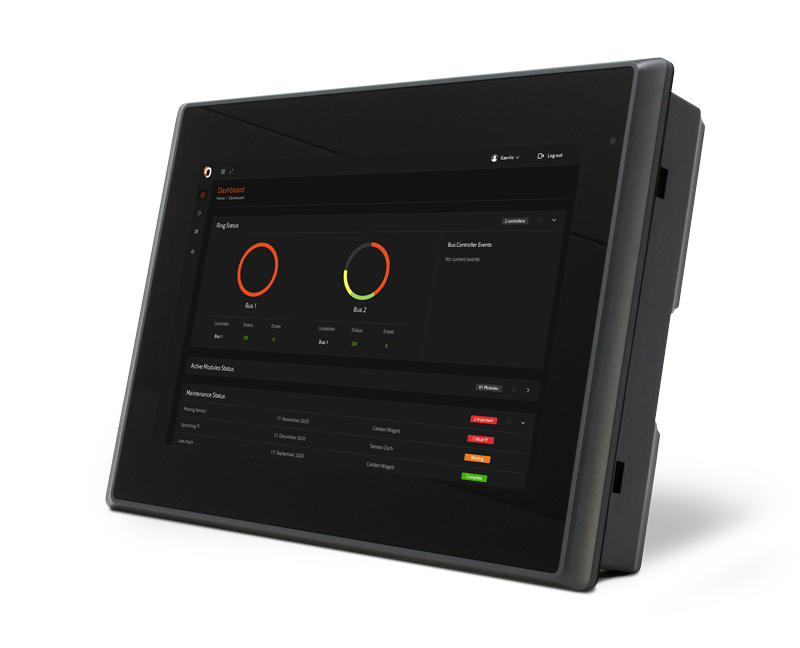

DPD Display ergänzt die BACring DPC Zentrale um eine Anzeigetafel mit Touchscreen. Über diese können Sie Schaltungen des Systems kontrollieren und direkt bedienen.

Download PDF Datenblatt

Alles im Blick

DPD Display ist für die Anzeige und Steuerung einzelner Ein- und Ausgänge bzw. Klappenantriebe ausgelegt. Die aktuellen Zustände und Komponenteninformationen lassen sich so einfach ablesen und über den Touchscreen steuern. Auf dem Homescreen werden bis zu 16 programmierbare Schaltflächen präsentiert. Bei größeren Installationen lässt sich diese erste Seite um weitere Seiten mit Schaltelementen erweitern.

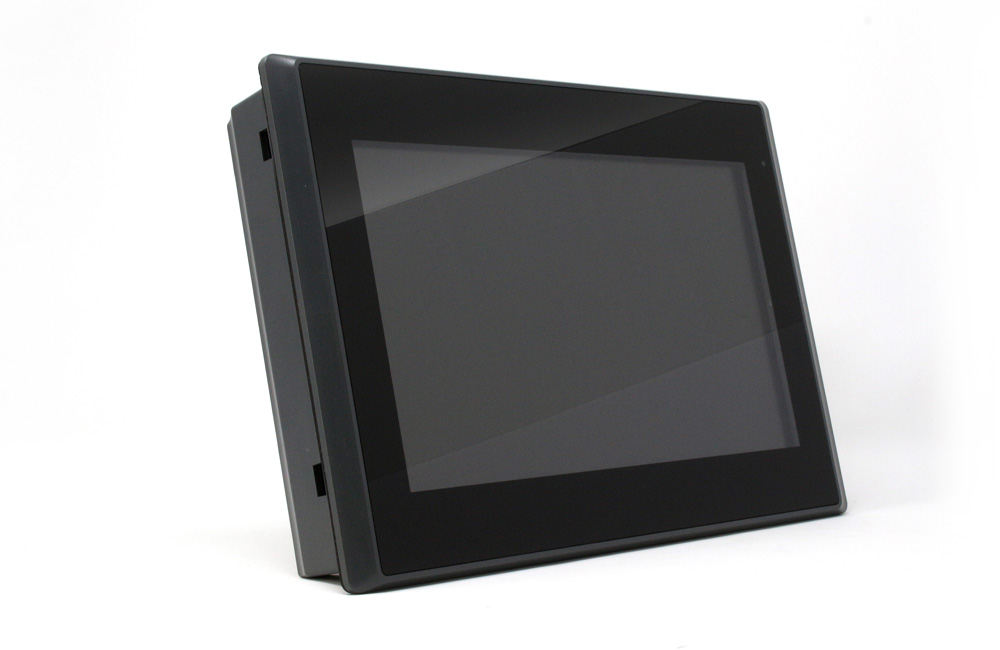

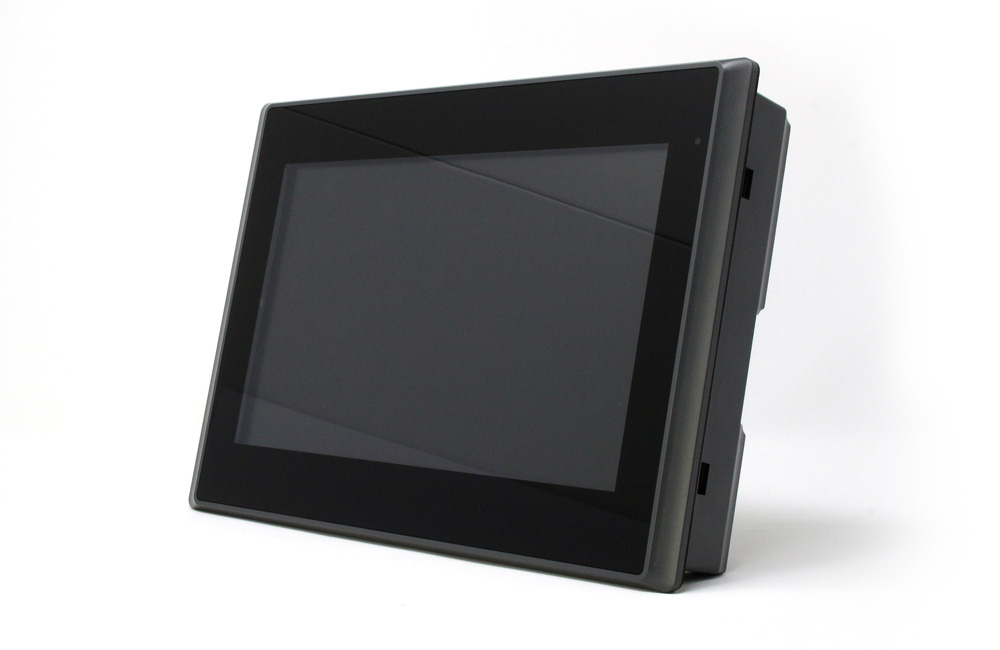

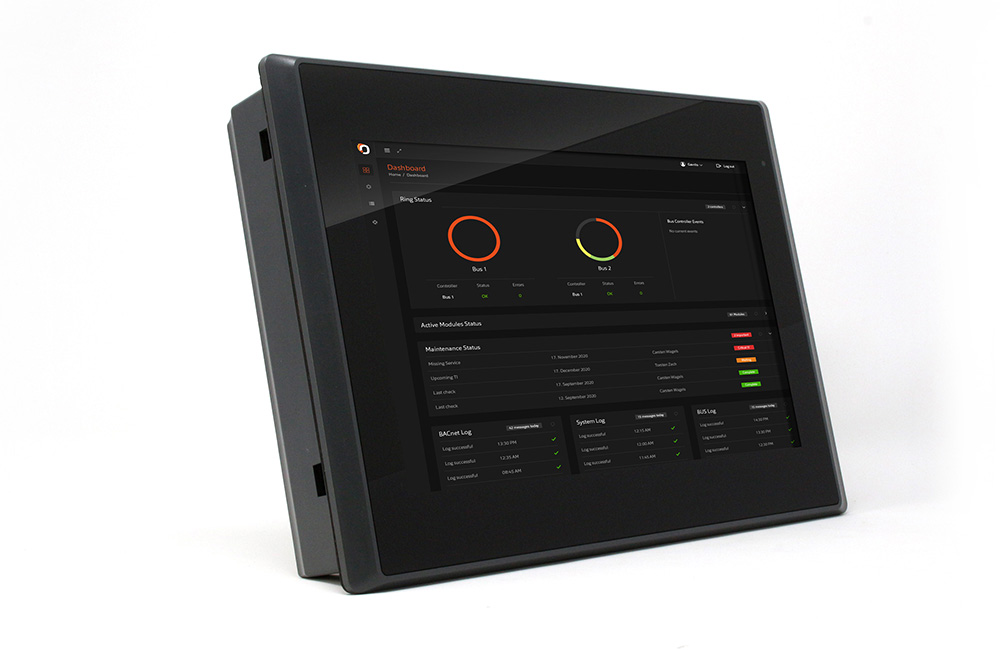

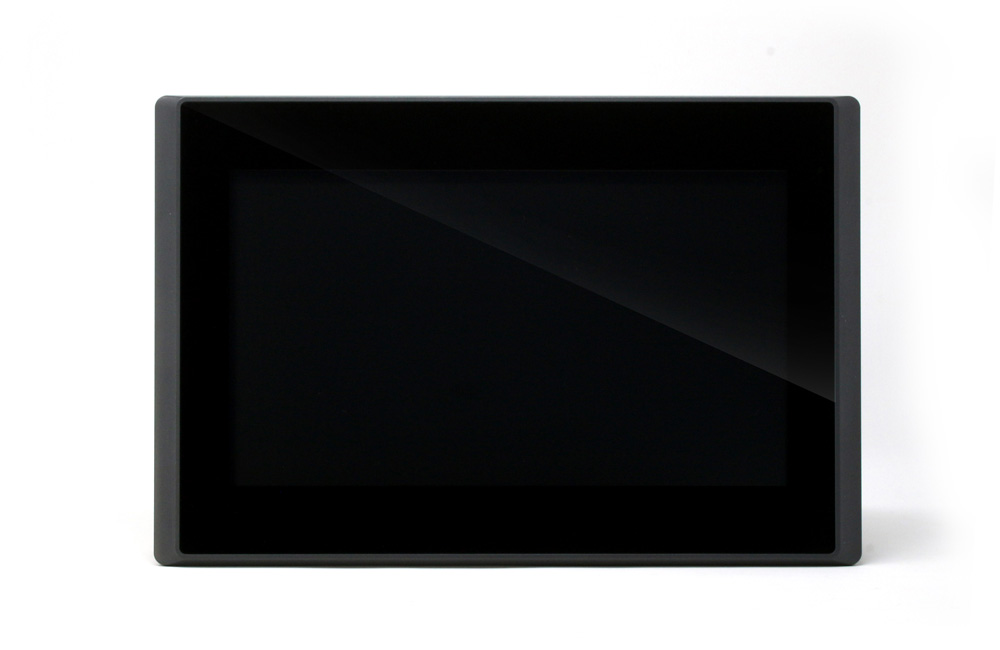

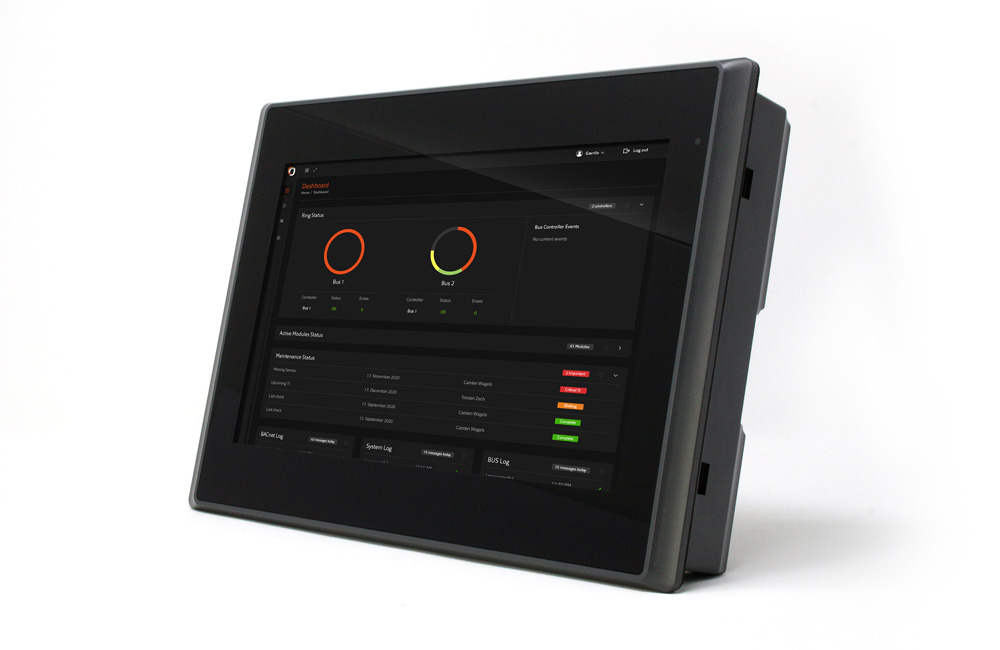

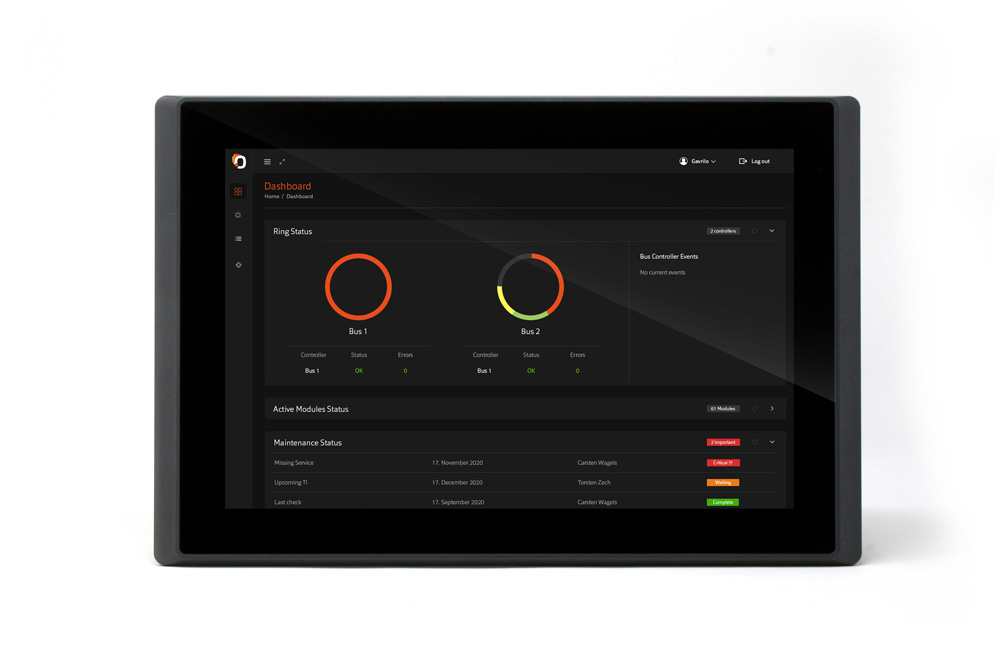

Produktbilder

Anschlussschema

Mehr Informationen

Spannungsversorgung

9 VDC bis 36 VDC
Leistungsaufnahme: max. 7,0 W

Display

TFT-LCD

Auflösung

1.024 x 600 Pixel

Seitenverhältnis

16:9

Helligkeit

250 cd/m²

Ablesewinkel

H: 140° / V: 120°

Touchscreen

projiziert kapazitiv

Schnittstellen

Ethernet 1x 10/100/1000 BaseT(X), RJ45

Zertifizierungen

CE, UL, FCC Class A

Wartung

wartungsfrei

Umgebungsbedingungen

Betrieb: 0 °C bis +50 °C
Lagerung: -20 °C bis +60 °C
10 % bis 90 %.rFn bei 40 °C, nicht kondensierend

Schutzart

frontseitig IP65

Abmessungen (B x H x T)

285 x 189 x 50 mm

Gehäuse

Kunststoffgehäuse

Montage

VESA 100 x 100; Schalttafelmontage

Gewicht

ca. 1,3 kg
