BACring DPM-I24C

zur Montage im Schaltschrank

Beschreibung

In einem Schaltschrank untergebracht stellt das wartungsfreie I/O-Modul DPM-I24C 24 digitale Eingänge mit 24V Logik zur Verfügung. Die Kommunikation mit dem Gesamtsystem findet über das BACring-Busprotokoll statt. LEDs informieren übersichtlich über Stromversorgung (Power), Busaktivität sowie einzeln über die Eingänge I1 – I24.

Mit dem I/O-Modul DPM-O24C hat BACring das Pendant für frei programmierbare Ausgänge im Sortiment.

Download PDF Datenblatt
DPM-I24C I/O-Modul

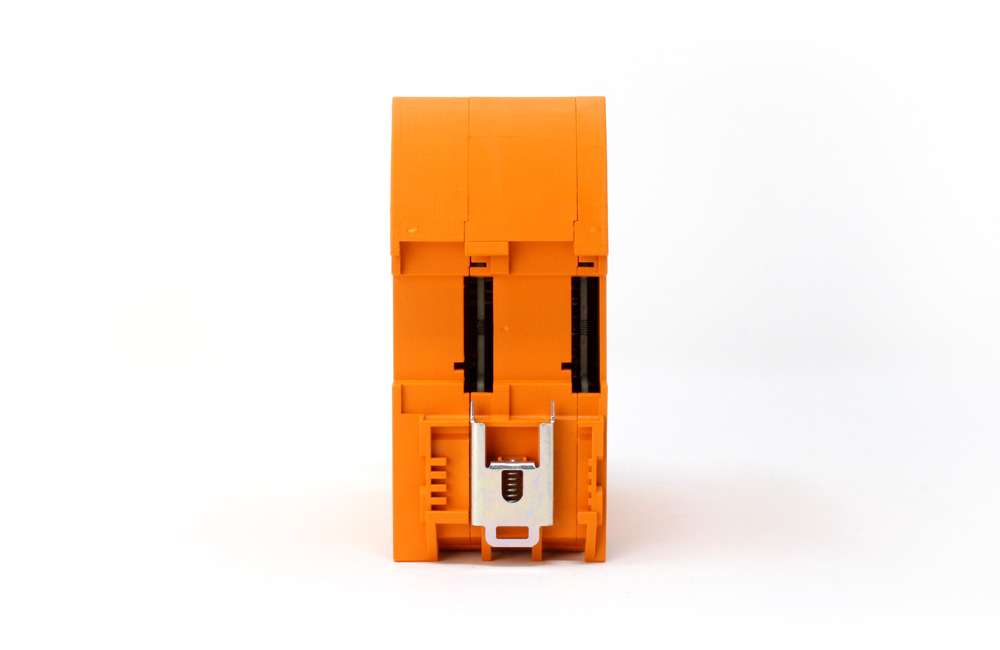

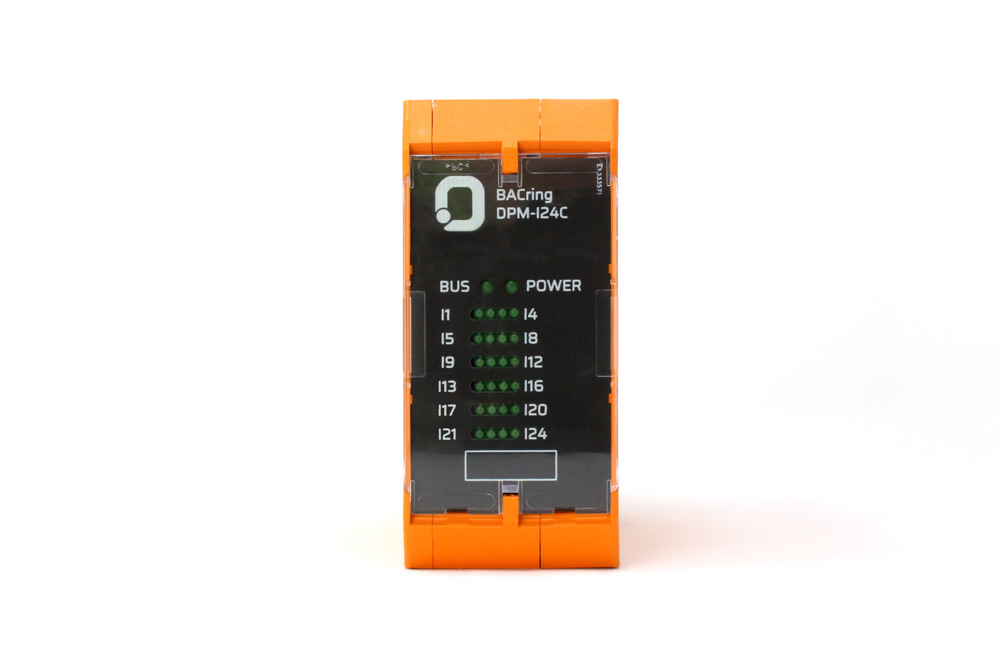

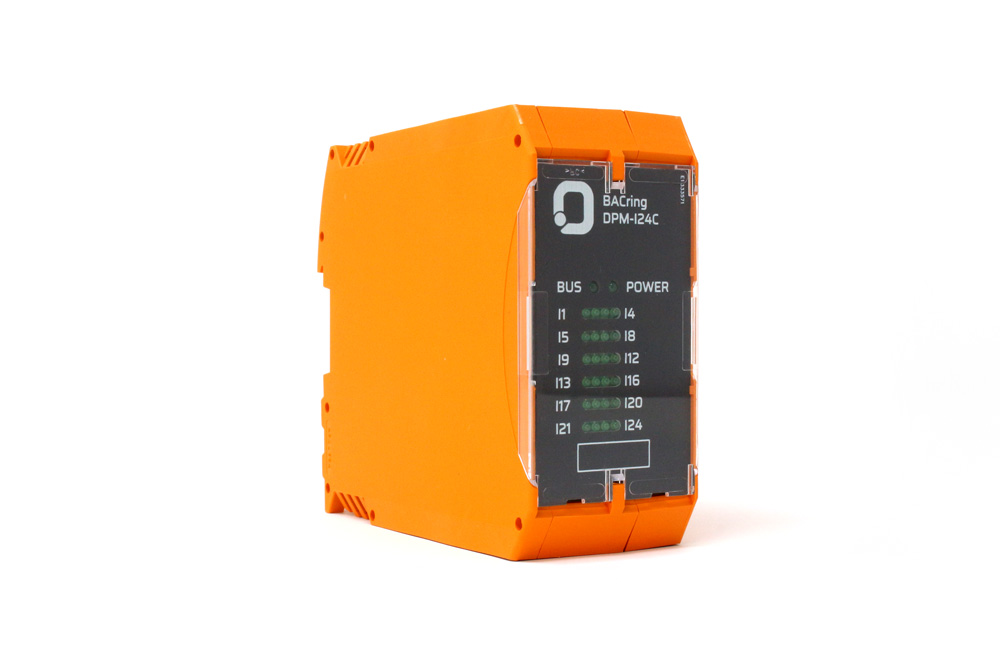

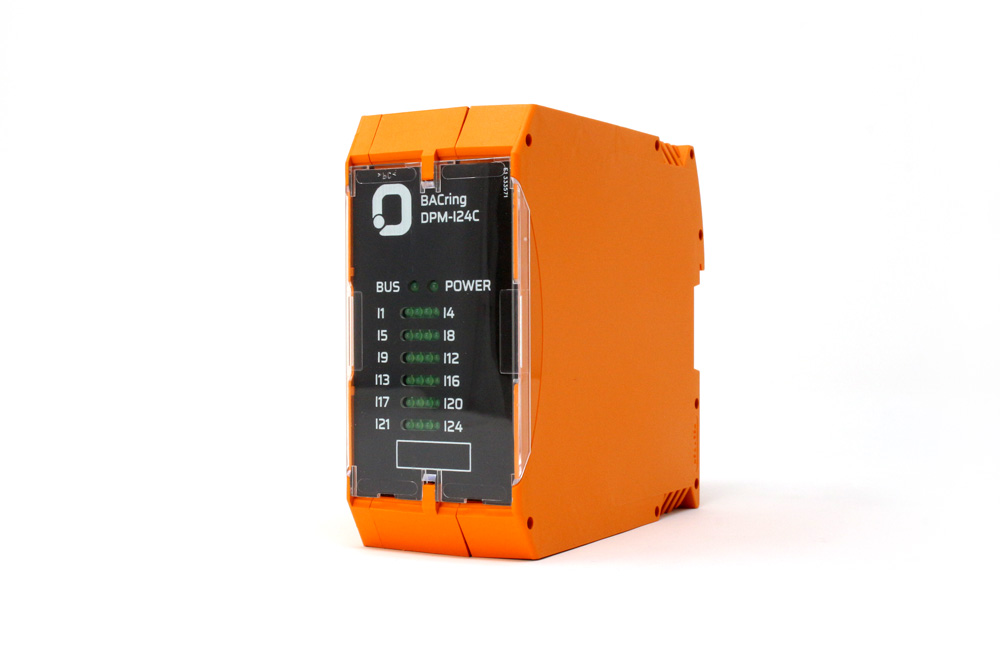

Produkt­bilder

Anschluss­schema

Mehr Informationen

Busspannung
20V DC +/- 2% (über Buscontroller)
Spannungs­versorgung 24V Ausgänge
+18 - 26V DC / Eigenbedarf ca. 0,1 A
Anzeigen
  • 2 grüne LEDs für die „POWER“-Anzeige und die „BUS Activity“
  • 24 grüne LEDs zeigen den Zustand der Eingänge I1 - I24
Bedien­elemente
keine
Ringbus Ports A und B
4-Pin BACring Busport A und B, ( 3 Leitungen BACring-Bus plus Abschirmung )
Busprotokoll
BACring-Protokoll
Abfrage der Eingänge innerhalb < 1,5 sec (unabhängig von der Größe des Ringbusses)
Anschlüsse
  • Bus-Ports: 2 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female)
  • 24 Eingänge: 6 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female)
  • +24V Versorgung: 1 x Phoenix Contact FKCT 2,5/4-STKMGY (4-pin, female)
EMV Konformität
2014/35/EU, EN61000-6-1, EN61000-6-3, EN61000-4-2..-5
Wartung
Wartungsfrei
Montage
Hutschienenmontage
Temperatur
0° bis +50°C
Luft­feuchtigkeit
  • lagernd: 0 % - 80 %, nicht kondensierend
  • Betrieb: 0 % - 70 %, nicht kondensierend
Sicherheits­klasse
IP 20
Abmessungen (B x H x T)
46 x 114 x 120 mm
Gehäuse
Phoenix ME MAX (orange)
Gewicht
ca. 0,3 kg
Download PDF Datenblatt
